Chip Testing and Binning for DVFS Implementation

Dynamic Voltage and Frequency Scaling (DVFS) is a technology that adjusts the voltage and frequency of a processor dynamically to reduce power consumption and heat generation. Successful implementation of DVFS requires meticulous chip testing and binning during the production process. Here’s a detailed explanation of the purpose, methods, and results of these processes.



1. Purpose

Objectives:

• Quality Assurance: Ensure that all chips operate according to the design specifications, thereby guaranteeing quality.
• Performance Optimization: Optimize the performance of each chip so that the DVFS policy can be effectively implemented.
• Reliability Assurance: Confirm that chips operate stably under various voltage and frequency conditions to ensure reliability.
• Product Binning: Classify chips based on performance, power consumption, reliability, and other criteria to match various product lineups.

2. Methods

Testing Stages:

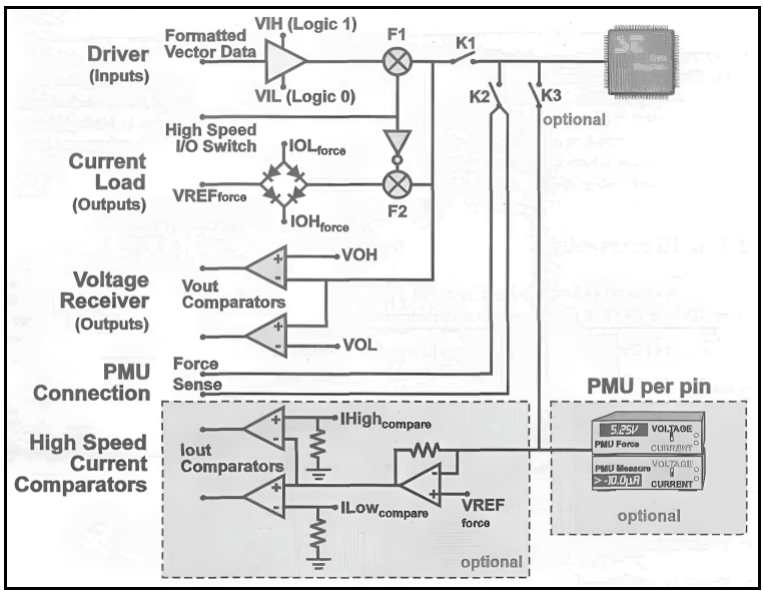

1. Voltage/Frequency Testing:
   • Static Testing: Measure chip performance under various voltage and frequency settings in static conditions to ensure stable operation at specific settings.
   • Dynamic Testing: Measure chip performance and stability in real-time as voltage and frequency settings are changed dynamically, simulating actual DVFS scenarios.
2. Temperature Testing:
   • High-Temperature Testing: Operate chips under high-temperature conditions to check for performance degradation or instability due to heat.
   • Low-Temperature Testing: Measure chip performance and stability in low-temperature conditions to evaluate the impact of temperature variations.
3. Power Consumption Testing:
   • Power Measurement: Measure power consumption under various operating conditions to evaluate energy efficiency.
   • Power Limit Testing: Test chip performance and stability at maximum power consumption limits.
4. Timing Analysis:
   • Timing Simulation: Simulate timing across all voltage and frequency combinations to ensure timing margins are maintained.
   • Real-Time Timing Testing: Conduct real-time timing tests to verify stable operation within the designed timing parameters.
5. Functional Testing:
   • Functional Verification: Ensure that each chip performs its designed functions correctly, including data transfer, computational tasks, and I/O operations.

Binning Stages:

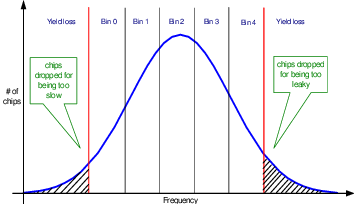

1. Performance-Based Binning:
   • Maximum Clock Speed: Classify chips based on their maximum clock speed. Chips supporting higher clock speeds are binned as high-performance products.
   • Power Efficiency: Chips that consume less power for the same tasks are binned as high-efficiency products.
2. Reliability-Based Binning:
   • Thermal Stability: Chips that operate stably under various temperature conditions are binned as high-reliability products.
   • Voltage/Frequency Stability: Chips that remain stable under varying voltage and frequency conditions are binned as highly reliable products.
3. Application-Specific Binning:
   • Mobile Devices: Chips suited for mobile devices prioritize low power consumption and efficiency.
   • Data Centers: Chips suited for data centers prioritize high performance and reliability.

3. Results

Outcomes:

• Quality Assurance: Ensure all chips meet quality standards, allowing only high-quality products to be shipped.
• Performance Optimization: Determine the optimal performance of each chip to ensure effective DVFS policy implementation.
• Reliability Assurance: Ensure reliability across various conditions to guarantee product stability.
• Expanded Product Lineup: Offer a diverse range of products by binning chips based on performance, power consumption, and reliability.
• Customer Satisfaction: Enhance customer satisfaction by delivering high-quality, high-performance, and highly reliable products.

Conclusion

Chip testing and binning are critical stages in the production process for implementing DVFS technology in processors. These processes ensure that chips meet design specifications, operate reliably under various conditions, and are optimized for performance. Through thorough testing and binning, high-quality processors can be produced and delivered to customers, meeting a wide range of needs and expectations.



Dynamic Voltage and Frequency Scaling (DVFS)는 프로세서의 전압과 주파수를 동적으로 조정하여 전력 소비와 열 방출을 줄이는 기술입니다. DVFS를 성공적으로 구현하기 위해서는 생산 공정에서 칩의 철저한 테스트와 분류가 필수적입니다. 여기에는 목적, 방법 및 결과에 대한 상세한 설명이 포함됩니다.

1. 목적

목표:

• 품질 보증: 모든 칩이 설계 사양에 따라 작동하도록 보장하여 품질을 보증합니다.
• 성능 최적화: 각 칩의 성능을 최적화하여 DVFS 정책이 효과적으로 구현될 수 있도록 합니다.
• 신뢰성 확보: 다양한 전압과 주파수 조건에서 칩이 안정적으로 작동하는지 확인하여 신뢰성을 보장합니다.
• 제품 분류: 성능, 전력 소비, 신뢰성 등의 기준으로 칩을 분류하여 다양한 제품 라인업에 적합하게 사용될 수 있도록 합니다.

2. 방법

테스트 단계:

1. 전압/주파수 테스트:
   • 정적 테스트: 정적 조건에서 다양한 전압과 주파수 설정에서의 칩 성능을 측정하여 특정 전압/주파수에서 칩이 안정적으로 작동하는지 확인합니다.
   • 동적 테스트: 전압과 주파수 설정을 실시간으로 변경하면서 칩의 성능과 안정성을 측정하여 실제 DVFS 상황을 시뮬레이션합니다.
2. 온도 테스트:
   • 고온 테스트: 고온 조건에서 칩을 작동시켜 열로 인한 성능 저하나 불안정성을 확인합니다.
   • 저온 테스트: 저온 조건에서 칩의 성능과 안정성을 측정하여 온도 변화에 따른 영향을 평가합니다.
3. 전력 소모 테스트:
   • 전력 측정: 다양한 작동 조건에서 칩의 전력 소모를 측정하여 에너지 효율성을 평가합니다.
   • 전력 리미트 테스트: 최대 전력 소모 한계에서 칩의 성능과 안정성을 테스트합니다.
4. 타이밍 분석:
   • 타이밍 시뮬레이션: 모든 전압/주파수 조합에서 칩의 타이밍을 시뮬레이션하여 타이밍 마진을 확인합니다.
   • 실시간 타이밍 테스트: 실시간 타이밍 테스트를 통해 칩이 설계된 타이밍 내에서 안정적으로 작동하는지 확인합니다.
5. 기능 테스트:
   • 기능 검증: 각 칩이 설계된 기능을 제대로 수행하는지 확인합니다. 이는 데이터 전송, 계산 작업, 입출력 기능 등을 포함합니다.

분류 단계:

1. 성능 기준 분류:
   • 최대 클럭 속도: 각 칩의 최대 클럭 속도를 기준으로 분류합니다. 높은 클럭 속도를 지원하는 칩은 고성능 제품으로 분류됩니다.
   • 전력 효율성: 동일한 작업에서 더 적은 전력을 소모하는 칩은 전력 효율이 높은 제품으로 분류됩니다.
2. 신뢰성 기준 분류:
   • 온도 안정성: 다양한 온도 조건에서 안정적으로 작동하는 칩은 고신뢰성 제품으로 분류됩니다.
   • 전압/주파수 안정성: 전압과 주파수 변동 조건에서도 안정적으로 작동하는 칩은 신뢰성이 높은 제품으로 분류됩니다.
3. 특정 애플리케이션 맞춤 분류:
   • 모바일 장치용: 저전력 소모와 효율성이 중요한 모바일 장치에 적합한 칩으로 분류됩니다.
   • 데이터 센터용: 고성능과 고신뢰성이 중요한 데이터 센터 애플리케이션에 적합한 칩으로 분류됩니다.

3. 결과

결과:

• 품질 보증: 모든 칩이 품질 기준을 충족하는지 확인하여 고품질 제품만을 출하합니다.
• 성능 최적화: 각 칩의 최적 성능을 확인하여 DVFS 정책이 효과적으로 작동할 수 있도록 합니다.
• 신뢰성 확보: 다양한 조건에서의 신뢰성을 확보하여 제품의 안정성을 보장합니다.
• 제품 라인업 확장: 성능, 전력 소모, 신뢰성 기준으로 분류된 다양한 제품 라인업을 통해 다양한 고객 요구를 충족합니다.
• 고객 만족: 고품질, 고성능, 고신뢰성의 제품을 제공하여 고객 만족도를 높입니다.

결론

칩 테스트와 분류는 DVFS 기술을 적용한 프로세서의 생산 공정에서 매우 중요한 단계입니다. 이 과정을 통해 생산된 칩이 설계 사양을 충족하고 다양한 조건에서 안정적으로 작동하며, 성능과 신뢰성을 최적화할 수 있습니다. 이러한 철저한 테스트와 분류 과정을 통해 고품질의 프로세서를 생산하고 고객에게 제공할 수 있습니다.
