PCB Design Rule (설계 규칙) 정리

PCB(Printed Circuit Board) 설계에서는 전기적 성능, 제조 가능성, 신뢰성을 고려하여 Design Rule을 설정해야 합니다. Design Rule은 일반적으로 신호 무결성(Signal Integrity), 전력 무결성(Power Integrity), EMI/EMC, 제조 공정 등을 고려하여 정해집니다.

1. 기본적인 PCB 설계 규칙

(1) Trace Width (트레이스 폭)

• 전류 용량과 신호 속도에 따라 결정됨
• 일반 신호: 75μm(3mil) ~ 150μm(6mil)
• 고속 신호 (USB, PCIe, DDR, MIPI 등): 50μm(2mil) ~ 100μm(4mil)
• 전력 라인 (Power Rail): 250μm(10mil) 이상 (전류 요구량에 따라 증가)

(2) Trace Spacing (트레이스 간격)

• 크로스토크(Crosstalk) 및 EMI 방지를 위해 최소 간격 유지 필요
• 일반 신호 간격: 75μm(3mil) ~ 150μm(6mil)
• 고속 차동 신호 (MIPI, PCIe, USB 등): 25μm(1mil) ~ 75μm(3mil)
• 고전압 전력선 간격: 500μm(20mil) 이상

(3) Via Design (비아 설계)

• 신호 무결성을 유지하면서 PCB 레이어 간 연결을 제공
• 일반 비아 (Through-hole via): 0.2mm ~ 0.4mm (제조사의 최소 가능 크기 확인 필요)
• Micro via (HDI 설계): 0.1mm ~ 0.2mm
• Back-drilling (Stub 제거): 고속 신호에서 필요

(4) Impedance Control (임피던스 제어)

• 신호 전송 품질을 유지하기 위해 특정 임피던스를 유지해야 함
• Single-ended Signal: 50Ω
• Differential Pair (차동 신호): 85Ω ~ 100Ω
• PCB Stack-up에 따라 Trace Width 및 Spacing을 조정하여 목표 임피던스 유지

2. 고속 신호(High-Speed Signal) 설계 규칙

(1) Differential Pair (차동 신호) 설계

• MIPI, USB, PCIe, SATA 등 고속 신호는 차동 신호로 설계됨
• 차동 신호 간격(Spacing)을 일정하게 유지해야 함
• 예제: 75μm(3mil) Trace Width, 25μm(1mil) Spacing

(2) High-Speed Signal Routing (고속 신호 배선)

• Via 사용 최소화 (Stub 발생 방지)
• Signal Layer와 Ground Plane 간 거리를 조절하여 EMI 방지
• Layer Stack-up 조정: 고속 신호는 Signal-Ground-Signal 구조 사용

(3) Return Path Optimization (리턴 패스 최적화)

• 고속 신호는 GND Plane을 통해 리턴 경로를 제공해야 함
• GND Plane의 연속성 확보 필요
• Via 주변에서 리턴 패스를 깨지 않도록 디자인

3. 전력 무결성(Power Integrity) 및 EMI/EMC 설계 규칙

(1) Power Plane (전원 레이어)

• 전원과 GND는 큰 면적의 Plane(전원층)으로 배치하여 저항과 임피던스를 최소화해야 함
• Power Plane과 Ground Plane을 최대한 가까이 배치하여 노이즈 감소
• Decoupling Capacitor(디커플링 커패시터) 배치 최적화

(2) EMI/EMC 고려 사항

• 신호 루프 면적을 최소화하여 EMI 방지
• High-Speed Signal은 반드시 GND Plane 위에 배치
• PCB 가장자리(Edge)에 GND Guard Ring 배치하여 EMI 최소화

4. PCB 제조 공정(Manufacturing Constraints)

(1) 최소 설계 규칙 (Typical PCB Design Constraints)

(2) PCB Layer Stack-up 예제

5. PCB 설계 시 주의해야 할 사항

✅ 신호 무결성 (Signal Integrity)

• 고속 신호(USB 3.0, PCIe, DDR 등)는 반드시 임피던스 제어(Controlled Impedance) 유지
• Differential Pair는 일정한 간격을 유지하고 길이 매칭 수행

✅ 전력 무결성 (Power Integrity)

• 전원 공급을 위한 충분한 Copper Plane 확보
• Decoupling Capacitor(디커플링 캐패시터)를 최적의 위치에 배치

✅ EMI/EMC 고려

• 신호 루프 면적을 최소화하여 EMI 방지
• 신호가 PCB Edge를 넘지 않도록 배선 설계

✅ PCB 제조 가공 가능 여부 확인

• 제조사가 제공하는 최소 Trace Width / Spacing 확인
• Too fine-pitch (너무 좁은 배선) 사용 시 비용 증가 가능성 고려

6. 결론

PCB 설계에서 Design Rule을 준수하는 것은 제품의 신뢰성과 제조 가능성을 높이는 핵심 요소입니다.
특히 고속 신호(High-Speed Signal) 설계, 차동 신호(Differential Pair), 전력 무결성(Power Integrity), EMI/EMC 고려는 매우 중요합니다.

📌 핵심 요약

✅ Trace Width: 75μm(3mil) ~ 150μm(6mil)
✅ Trace Spacing: 75μm(3mil) ~ 150μm(6mil)
✅ Differential Pair: 25μm(1mil) ~ 75μm(3mil) 유지
✅ Impedance Control: 50Ω (Single-ended), 90~100Ω (Differential)
✅ Manufacturing Limits: PCB 제작사의 최소 가공 한계 확인
✅ Power/GND Plane: 넓은 면적 확보하여 전력 무결성 유지

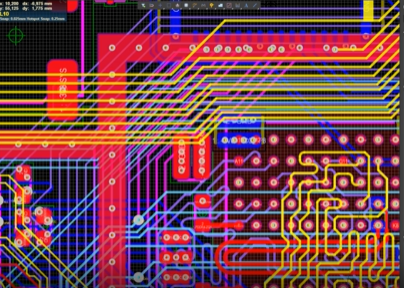

고속 신호 전송이 필요한 PCB 설계에서는 트레이스(Trace) 폭, 간격(Spacing), 임피던스 제어(Controlled Impedance) 등이 매우 중요합니다.
아래는 인터뷰에서 다루어진 내용과 함께 PCB 설계 시 고려해야 할 주요 사항들을 정리한 것입니다.

1. PCB Trace 폭(Trace Width)과 간격(Spacing)의 기본 개념

PCB에서 트레이스(Trace)는 전류를 전달하는 구리 경로이며, 설계 시 다음과 같은 요소들을 고려해야 합니다.

✅ Trace Width (트레이스 폭):

• 일반적인 신호: 75μm(3mil) ~ 150μm(6mil)
• 고속 신호: 50μm(2mil) ~ 100μm(4mil)
• 전력 라인: 250μm(10mil) 이상

✅ Trace Spacing (트레이스 간격):

• 일반적인 신호 간격: 75μm(3mil) ~ 150μm(6mil)
• 고속 차동 신호(MIPI, PCIe 등): 25μm(1mil) ~ 75μm(3mil)
• 전력 라인 간격: 250μm(10mil) 이상

✅ Controlled Impedance (임피던스 제어):

• 고속 데이터 라인의 경우, 일정한 임피던스를 유지해야 신호 품질을 보장할 수 있음
• 일반적으로 50Ω (Single-ended), 90Ω~100Ω (Differential Pair)로 설계
• PCB 층 구조(Stack-up)와 유전체(Dk 값)에 따라 달라짐

2. 주요 내용과 고려 사항

① Differential Pair (차동 쌍) 설계

• 차동 신호(예: MIPI, USB, SATA 등)는 두 개의 트레이스를 쌍으로 설계하여 노이즈를 줄임
• 트레이스 간 간격을 좁게 하여 커플링 효과를 높이고, 신호 무결성을 유지해야 함
• 예제: 75μm 트레이스 폭, 25μm 간격 (3mil / 1mil)

② High-Speed Signal (고속 신호) 설계

• MIPI CSI, USB 3.0, PCIe, DDR 등의 고속 신호는 50~100Ω의 임피던스를 유지해야 함
• 트레이스의 두께 및 폭이 임피던스에 미치는 영향을 고려하여 설계
• IC 패키지(BGA)에서 Fan-out을 고려하여 트레이스 경로를 최적화

③ PCB 제조 가공 한계

• 일반적인 PCB 제조 업체는 75μm(3mil) Trace / 75μm(3mil) Spacing을 최소 사양으로 제공
• 고밀도(HDI) PCB의 경우 50μm(2mil) Trace / 50μm(2mil) Spacing도 가능
• 너무 좁은 간격을 유지하면 제조 단가가 상승하고, 생산성이 떨어질 수 있음

3. 설계 시 주의해야 할 사항

4. 실제 적용 예시

🎯 MIPI CSI (이미지 센서 인터페이스) PCB 설계 예시

• Trace Width: 75μm (3mil)
• Trace Spacing: 25μm (1mil)
• Differential Impedance: 90Ω ~ 100Ω
• Via 사용 최소화 및 Fan-out 패턴 최적화
• PCB Stack-up 고려: 신호층(Signal Layer)과 전원층(Power Layer) 간 간격 조정

🎯 USB 3.0 / PCIe (고속 데이터 인터페이스)

• Trace Width: 100μm (4mil)
• Trace Spacing: 50μm (2mil)
• Differential Impedance: 85Ω ~ 90Ω
• Ground Plane 충분히 확보하여 EMI 최소화

5. 결론

PCB 설계에서 Trace Width와 Spacing은 신호 품질 및 제조 공정에 큰 영향을 미칩니다.

고속 신호(USB, MIPI, PCIe, DDR 등)를 설계할 때는 차동 신호의 간격 유지, 임피던스 제어, PCB 제조 가능 여부를 반드시 고려해야 합니다.

Top 5 PCB Design Layout Guidelines You Need to Know | PCB Design Blog | Altium

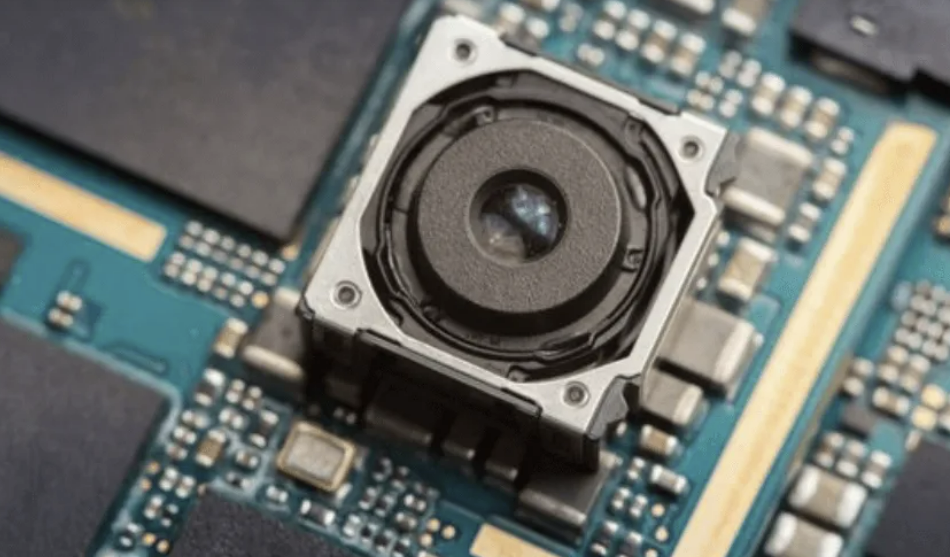

이미지 센서를 활용한 전자 시스템 설계는 광학적 특성과 전기적 신호 처리 간의 복잡한 상호작용을 요구합니다. 고해상도 및 고속 데이터 전송이 필수적인 현대 응용 분야에서는 회로도 설계 단계부터 PCB 레이아웃에 이르기까지 신호 무결성(SI)과 전원 무결성(PI)을 종합적으로 고려해야 합니다. 본 보고서는 이미지 센서 기반 시스템의 설계 제약 조건을 물리적 특성, 전기적 요구 사항, 제조 공정의 관점에서 분석하며, SI/PI 최적화를 위한 핵심 전략을 체계적으로 제시합니다.

1. 이미지 센서의 물리적 특성과 PCB 통합 과제

1.1 광전 변환 메커니즘과 양자 효율

CMOS 이미지 센서의 핵심인 포토다이오드는 실리콘 기반 pn 접합을 통해 광자를 전하로 변환합니다. 파장 450nm 청색광의 경우 1μm 두께 실리콘 층에서 90% 흡수되는 반면, 650nm 적색광은 동일 두께에서 20%만 흡수됩니다. 이 차이는 픽셀 구조 설계 시 빛의 투과 깊이와 포텐셜 기울기 형성 방식을 고려해야 함을 시사합니다. 양자 효율(QE)은 식

로 표현되며, 실제 설계에서는 수광부 상부 막질의 반사 손실과 FF(Fill Factor)를 최소화하는 레이아웃이 필수적입니다.

1.2 열적 영향과 신호 대잡음비(SNR)

이미지 센서의 암전류(dark current)는 온도가 8°C 상승할 때마다 약 2배 증가하는 특성을 보입니다. 삼성전기의 Cavity PCB 기술은 이미지 센서 실장부 두께를 0.15mm까지 축소하면서도 금속 기반 열확산 구조를 적용해 열저항을 15% 감소시켰습니다. 특히 자동차 카메라 모듈의 경우 패시브 쿨링 환경에서 동작하므로, PCB 기판 자체를 열싱크로 활용하는 설계 기법이 중요합니다.

2. 회로도 설계 단계의 전기적 제약 조건

2.1 전원 아키텍처 최적화

고해상도 센서의 경우 아날로그(VAA), 디지털(VDD), 입출력(VDDIO) 전원 레일을 분리하여 설계해야 합니다. ON Semiconductor는 VAA 전원에 LDO를, 고전류 구간에는 스위칭 레귤레이터를 권장하며, 원격 전압 센싱(remote sensing)을 통해 PCB 트레이스의 IR Drop 영향을 보상하는 기법을 제시합니다. 16MP 센서의 경우 피크 전류가 500mA에 달하므로, 전원 평면 임피던스는 50mΩ 이하로 유지해야 합니다.

2.2 아날로그-디지털 변환기(ADC) 통합

Omnivision OV02686-H38A 모듈은 10비트 ADC를 내장하여 PCB 외부 회로를 간소화했으나, 고속 인터페이스 설계 시 클록 지터를 50ps 미만으로 제어해야 합니다. MIPI D-PHY 표준의 경우 1.2Gbps 전송률 달성을 위해 100Ω 차동 임피던스 정합이 필수적이며, 인트라 페어 길이 편차는 150μm 이내로 관리해야 합니다.

3. 고속 신호 무결성을 위한 PCB 레이아웃 기법

3.1 임피던스 제어 전략

MIPI 인터페이스의 경우 미세 스트립라인 구조에서 유전체 두께(h) 대비 트레이스 폭(w) 비율이 h/w=0.8일 때 50Ω 단일 종단 임피던스를 달성합니다. 삼성전기는 25μm 두께 FR-4 기판에서 75μm 트레이스 간격을 유지해 커플링 계수를 3% 이하로 억제하는 시뮬레이션 기법을 개발했습니다. 고주파 손실을 줄이기 위해 역방향 형상 MLCC 커패시터를 적용하면 ESL을 기존 대비 4배 감소시킬 수 있습니다.

3.2 크로스토크 완화 기법

3D 웨이브 시뮬레이션 결과, 5h 간격(유전체 두격 h=25μm 시 125μm)으로 트레이스를 배치할 경우 인접 신호 간 누화를 -40dB 미만으로 제한할 수 있습니다. Altium Designer의 3D 전자기장 해석 도구는 10GHz 대역에서 S-파라미터를 예측하여 공진 현상을 사전에 탐지합니다. 특히 플렉시블 PCB 구간에서는 구리 트레이스의 피로 수명을 높이기 위해 롤드 애닐링(RA) 구리 재질을 단층 구조로 적용하는 것이 효과적입니다.

4. 전원 무결성 관리 및 열 설계

4.1 디커플링 커패시터 네트워크

센서 전원 핀 근처에 0.1μF MLCC를 100MHz 이상 고주파 대역에, 10μF 탄탈럼 커패시터를 1MHz 이하 저주파 대역에 배치하는 이중 대역 필터링 기법이 효과적입니다. ON Semiconductor는 전원 레일별로 3:1 커패시터 비율(예: VAA 3개, VDD 1개)을 권장하며, 커패시터 패드의 비아 배열을 옵션 B(그림 12) 방식으로 설계해 ESL을 30pH까지 낮출 수 있습니다.

4.2 열확산 구조 설계

자동차 카메라 모듈의 열저항 모델 Tj=Ta+θja(Ptotal)Tj=Ta+θja(Ptotal) 에서, 금속 코어 PCB를 적용할 경우 θ_{ja}를 15°C/W에서 8°C/W로 개선할 수 있습니다. 삼성전기의 Cavity PCB 기술은 이미지 센서 하부에 구리 필을 형성하여 열전도율을 380W/mK 수준으로 향상시켰습니다. 고전류 구간의 전원 평면에는 0.5mm 직경의 열비아를 1mm 간격으로 배열하는 것이 효과적입니다.

5. 패키징 기술과 제조 공정의 상호작용

5.1 COB vs CSP 패키징

Chip on Board(COB) 방식은 와이어 본딩 공정에서 25μm 금선을 사용할 경우 1.5nH/mm의 인덕턴스를 발생시키는데 반해, Chip Scale Package(CSP)는 솔더 범프를 이용해 패키지 전체 인덕턴스를 0.5nH 미만으로 낮출 수 있습니다. 그러나 CSP의 경우 BGA 패드 피치가 0.4mm 이하로 축소되므로, PCB의 유전체 두께를 50μm 미만으로 제어해야 임피던스 불연속을 방지할 수 있습니다.

5.2 HDI 제조 공정 한계

10층 이상의 HDI 보드에서 레이저 비아 직경은 75μm, 패드 직경은 150μm가 최소 제조 한계이며, 임피던스 편차를 5% 이내로 유지하려면 트레이스 폭 편차를 ±2μm 미만으로 관리해야 합니다. 플렉시블 PCB의 경우 폴리이미드 기판 두께 25μm 시 최소 굽힘 반경은 1.5mm로 제한되며, RA 구리 도금을 적용하면 100,000회 굽힘 주기 후에도 트레이스 저항이 10% 이내로 유지됩니다.

6. 다중 보드 시스템과 EMC 대응 전략

6.1 인터보드 커넥터 선정

Samtec QTE 시리즈 40핀 커넥터는 56Gbps NRZ 신호 전송 시 -15dB 삽입 손실을 보장하며, 지그재그 핀 배열을 통해 근단 크로스토크를 2% 미만으로 억제합니다. 고주파 특성 개선을 위해 보드 간 접지 연결은 1mm 간격으로 최소 4개 이상 배치해야 하며, 차동 페어 당 1개의 접지 핀을 할당하는 것이 효과적입니다.

6.2 EMI 차폐 기법

차동 트레이스 상부에 50μm 두께 철-니켈 합금 차폐막을 적용할 경우 1GHz 대역에서 30dB 이상의 차폐 효과를 달성할 수 있습니다. 특히 플렉시블 케이블 구간에서는 구리 폴리이미드 기반의 지오메트릭 차폐 구조가 유연성과 EMI 성능을 동시에 만족시킵니다.

결론: 종합적 설계 접근법의 필요성

이미지 센서 기반 시스템의 성능은 광학적 특성, 반도체 공정, PCB 설계의 삼각 균형에 의해 결정됩니다. 3D 워페지 시뮬레이션을 통한 열-기계적 결합 해석, 다중 물리장 기반의 SI/PI 통합 최적화, 그리고 HDI 제조 공정의 미세 공차 관리가 미래 설계 과제로 대두되고 있습니다. 특히 자율주행 차량용 카메라 모듈의 경우 ASIL-D 기능안전 등급 달성을 위해 신호 체인 전 구간의 FMEA 분석이 필수적이며, 이는 회로도 단계부터 PCB 레이아웃, 패키징에 이르는 전 과정에 걸친 시스템 수준의 검증 프로세스를 요구합니다. 신뢰성 있는 이미지 센서 시스템 구현을 위해서는 물리적 현상에 대한 심층적 이해와 제조 공정의 한계를 동시에 고려한 종합적 설계 철학이 필요합니다.

디지털 카메라와 스마트폰 카메라에서 이미지 센서는 매우 중요한 역할을 한다. 현재 대부분의 카메라에는 CMOS(Complementary Metal-Oxide-Semiconductor) 센서가 사용되며, 이 기술은 지속적으로 발전해 왔다. 초기의 CMOS 센서는 점점 더 진화하여 BSI CMOS(Backside Illuminated CMOS, 후면 조명 CMOS) 및 Stacked CMOS(적층형 CMOS) 센서로 발전했다.

이 글에서는 이러한 센서들의 차이점과 각 기술이 어떤 이점을 제공하는지 알아본다.

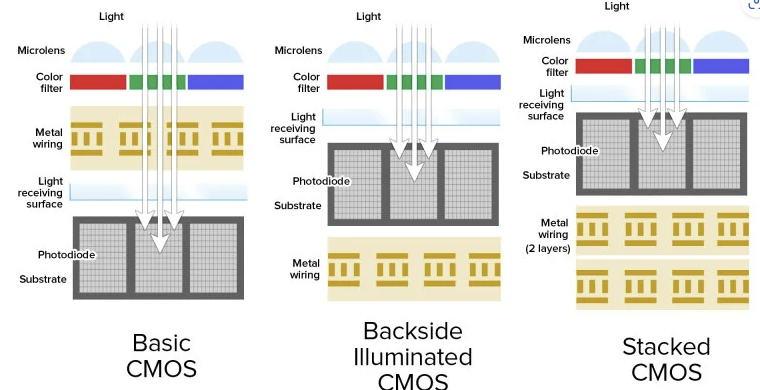

기본 CMOS(전통적인 CMOS)

CMOS 이미지 센서는 전자 회로가 포함된 실리콘 기판 위에 광 다이오드(픽셀)를 배치하는 방식으로 설계된다.
이전 세대의 CMOS 센서에서는 배선(금속층)이 픽셀 앞면에 위치해 있어, 들어오는 빛의 일부가 차단되는 문제가 있었다. 즉, 픽셀 자체가 빛을 충분히 받지 못하는 구조였다.

이러한 설계는 제조가 간단하고 비용이 저렴하다는 장점이 있지만, 감도(sensitivity)가 낮고 저조도(low-light) 성능이 부족하다는 단점이 있었다.
즉, 어두운 환경에서 촬영할 경우, 노이즈가 증가하고 이미지 품질이 저하될 가능성이 높았다.

기본 CMOS 센서의 특징

✔ 저렴한 제조 비용
✔ 낮은 전력 소비
✔ 빛이 배선에 의해 일부 차단됨 → 감도 저하
✔ 저조도 환경에서 성능이 떨어짐

BSI CMOS(후면 조명 CMOS)

BSI CMOS(Backside Illuminated CMOS) 센서는 기존 CMOS 센서의 단점을 해결하기 위해 픽셀 구조를 반대로 배치한 기술이다.
즉, 광 다이오드가 배선 뒤쪽에 배치되도록 설계를 변경하여 빛이 직접 픽셀에 도달할 수 있도록 만들었다.
이 방식은 광 흡수율을 증가시키고, 더 많은 빛을 감지할 수 있도록 개선하여 감도를 높였다.

이로 인해 BSI CMOS 센서는 저조도 환경에서도 뛰어난 성능을 발휘하며, 노이즈 감소 및 색 재현력 향상이라는 이점을 제공한다.
스마트폰, 미러리스 카메라, DSLR 카메라 등 고급 이미지 센서 기술이 필요한 제품에서 널리 사용된다.

BSI CMOS 센서의 특징

✔ 픽셀 구조를 반전시켜 빛이 직접 감지됨
✔ 감도가 향상되어 저조도 환경에서도 뛰어난 성능 발휘
✔ 노이즈가 감소하고 색 재현력이 개선됨
✔ 제조 비용이 기존 CMOS보다 약간 높음

Stacked CMOS(적층형 CMOS)

Stacked CMOS(적층형 CMOS) 센서는 BSI CMOS에서 한 단계 더 발전한 기술로,
픽셀 부분과 신호 처리 회로를 각각 독립적인 층(layer)으로 분리하여 적층(stack) 하는 방식이다.

일반적으로 픽셀(광 다이오드) 레이어는 상층부에 배치되고, 이미지 신호 처리(ISP, Image Signal Processing) 및 메모리 레이어는 하단부에 위치한다.
이러한 설계를 통해 신호 처리 성능을 더욱 향상시키고, 전력 소비를 줄이며, 고속 데이터 처리를 가능하게 한다.

특히 스마트폰, 드론, 고속 카메라 등에서 빠른 프레임 속도(fps)와 저전력 동작을 요구하는 제품에서 널리 사용된다.

Sony와 Samsung 같은 주요 이미지 센서 제조업체들은 Stacked CMOS 센서를 개발하여, 고해상도와 고속 촬영을 지원하는 프리미엄 스마트폰과 DSLR 카메라에 적용하고 있다.

3차원 적층 기술은 픽셀 어레이가 있는 센서 칩과 별도의 신호 처리 회로 칩을 수직적으로 적층 연결하는 기법입니다. 전통적인 단일 칩 CMOS에서는 모든 픽셀 신호를 칩 가장자리까지 보내 처리해야 했지만, 적층 센서에서는 픽셀 바로 아래에 로직 회로층을 배치함으로써 신호 경로를 극도로 단축할 수 있습니다​. 이를 통해 고속 판독이 가능해져 센서 출력 프레임레이트를 크게 높일 수 있고, 고해상도에서도 읽기 속도를 개선하여 롤링 셔터 왜곡을 줄이는 이점이 있습니다​. 예를 들어 소니의 적층 CMOS 센서는 픽셀 층 + 신호처리 층 + DRAM 등을 적층하여 일시적인 온칩 프레임 메모리를 구현, 초당 수백 프레임의 고속 촬영이나 순간적인 버스트 촬영을 지원합니다. 또한 적층 구조 덕분에 픽셀 영역과 회로 영역을 각각 최적 공정으로 제작할 수 있어 (예: 픽셀은 저층 공정, 로직은 미세 공정) 센서 성능과 집적도를 동시에 높이는 추세입니다

Stacked CMOS 센서의 특징

✔ 픽셀 레이어와 신호 처리 회로를 분리하여 성능 최적화
✔ 고속 신호 처리 가능 (초당 프레임 속도 증가)
✔ 전력 소비 감소
✔ 카메라 모듈을 더 작게 설계 가능 → 스마트폰 등 소형 기기에 유리

결론: 어떤 CMOS 센서가 가장 좋은가?

현재 대부분의 스마트폰과 고급 카메라는 Stacked CMOS 또는 BSI CMOS 센서를 사용하고 있다.

• 가장 저렴한 옵션: 기본 CMOS
• 저조도 성능이 중요한 경우: BSI CMOS
• 최고의 성능과 고속 처리를 원한다면: Stacked CMOS

특히, 최신 프리미엄 스마트폰과 DSLR, 미러리스 카메라는 대부분 Stacked CMOS 센서를 채택하고 있으며, 향후 AI 기반 이미지 처리 및 고속 촬영 기술이 발전함에 따라 더욱 발전할 것으로 예상된다.

SEC(미국 증권거래위원회) EDGAR 시스템에서 특정 기업의 최신 10-K 보고서 링크를 자동으로 가져오는 방법을 정리합니다. 이 과정에서는 Python의 requests와 BeautifulSoup 라이브러리를 활용하여 웹 스크래핑을 수행합니다.

1. SEC EDGAR에서 10-K 보고서 검색 개요

SEC EDGAR은 미국에 상장된 기업들의 재무 보고서(10-K, 10-Q 등)를 제공하는 공개 데이터베이스입니다. 특정 기업의 10-K 보고서를 찾으려면 다음 URL을 사용합니다:

https://www.sec.gov/cgi-bin/browse-edgar?CIK=<티커>&type=10-K&count=10&action=getcompany

예를 들어, 애플(AAPL)의 10-K 보고서를 검색하려면 다음과 같은 URL을 사용합니다:

https://www.sec.gov/cgi-bin/browse-edgar?CIK=AAPL&type=10-K&count=10&action=getcompany

이 페이지에서 "Documents" 링크를 클릭하면 해당 보고서의 세부 문서 페이지로 이동할 수 있습니다.

2. Python을 사용한 10-K 보고서 링크 자동 추출

2.1 필요한 라이브러리 설치

먼저 필요한 라이브러리를 설치합니다:

pip install requests beautifulsoup4

2.2 10-K 보고서 URL을 가져오는 Python 코드

아래 코드는 SEC EDGAR에서 특정 기업의 최신 10-K 보고서 링크를 자동으로 찾아 반환합니다.

import requests
from bs4 import BeautifulSoup

def get_latest_10k_url(ticker):
    # SEC EDGAR 검색 페이지 URL
    search_url = f"https://www.sec.gov/cgi-bin/browse-edgar?CIK={ticker}&type=10-K&count=10&action=getcompany"

    headers = {
        "User-Agent": "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/133.0.0.0 Safari/537.36 Edg/133.0.0.0",
        "Referer": search_url
    }

    session = requests.Session()
    session.headers.update(headers)

    # SEC EDGAR 검색 페이지 요청
    response = session.get(search_url)
    soup = BeautifulSoup(response.text, "html.parser")

    # "Documents" 버튼 찾기
    doc_button = soup.find("a", string="Documents")
    if not doc_button:
        print(f"{ticker}의 10-K 보고서를 찾을 수 없습니다. (Documents 버튼 없음)")
        return None

    # "Documents" 페이지로 이동
    docs_url = "https://www.sec.gov" + doc_button["href"]
    response = session.get(docs_url)
    soup = BeautifulSoup(response.text, "html.parser")

    # "Document Format Files" 테이블 찾기
    table = soup.find("table", {"summary": "Document Format Files"})
    if not table:
        print(f"{ticker}의 보고서 테이블을 찾을 수 없습니다.")
        return None

    latest_10k_url = None
    for row in table.find_all("tr"):
        cols = row.find_all("td")

        # "10-K" 문서 찾기
        if len(cols) > 1 and "10-K" in cols[1].text:
            doc_link = cols[2].find("a")["href"]
            latest_10k_url = "https://www.sec.gov" + doc_link
            break

    if latest_10k_url:
        print(f"✅ 최신 10-K 보고서 링크: {latest_10k_url}")
        return latest_10k_url
    else:
        print(f"⚠️ {ticker}의 최신 10-K 보고서를 찾을 수 없습니다.")
        return None

# 애플(AAPL)의 최신 10-K 보고서 링크 가져오기
ticker = "AAPL"
latest_10k_url = get_latest_10k_url(ticker)

3. 코드 실행 결과 예시

위 코드를 실행하면 다음과 같은 결과가 출력됩니다:

✅ 최신 10-K 보고서 링크: https://www.sec.gov/ix?doc=/Archives/edgar/data/0000320193/000032019324000123/aapl-20240928.htm

이를 통해 애플(AAPL)의 최신 10-K 보고서 링크를 자동으로 가져올 수 있습니다.

4. 개선 및 확장 가능성

이 코드는 기본적인 기능을 수행하지만, 더 발전시킬 수 있습니다:

1. 여러 기업을 한 번에 분석
2. 10-Q(분기 보고서) 및 기타 보고서도 자동 수집
3. NLP를 활용하여 보고서에서 중요한 정보 자동 추출
4. Selenium을 이용하여 동적 크롤링 기능 추가

5. 결론

이제 Python을 사용하여 SEC EDGAR에서 최신 10-K 보고서를 자동으로 가져올 수 있습니다. 이 방법을 활용하면 투자 리서치, 기업 분석 및 데이터 수집을 자동화하는 데 유용할 것입니다.

혹시 추가적인 개선 사항이나 질문이 있다면 언제든지 알려주세요! 😊
