Run-time Deadlock Detection

zeah 2025. 6. 1. 06:23

2025. 6. 1. 06:23

Abstract

지속적인 기술 미세화는 높은 확장성, 모듈성, 성능을 갖춘 heterogeneous system-on-chip (SoC) 및 homogeneous chip-multiprocessor (CMP)를 networks-on-chip (NoCs) 패러다임 기반으로 구현할 수 있는 유망한 가능성을 제공한다. 이러한 시스템에서는 계산 자원보다 통신 자원의 스케줄링 및 관리가 주요 설계 및 구현상의 과제가 되는 경우가 많다. 또한 이와 같은 시스템의 adaptive packet routing은 routing deadlock에 취약하며, 이는 성능 저하 또는 시스템 실패로 이어질 수 있다. 지금까지의 연구는 주로 설계 시점(design-time)에서의 복잡한 데드락 회피 접근법 또는 run-time의 단순한 휴리스틱 기반 검출 및 복구 방법에 집중되어 왔다. 그러나 후자의 방식은 네트워크에 대한 국소적(local) 또는 부분적(partial) 정보만을 고려하기 때문에, 특히 네트워크가 포화 상태에 가까울 때 차단된 패킷을 데드락으로 잘못 판단하는 오탐(false detection)이 많이 발생할 수 있다.

이 장에서는 데드락 회피가 아닌 데드락 검출 및 복구 전략을 다룬다. 특히 deadlock-equivalence set이라는 개념을 기반으로 런타임 transitive-closure (TC) 계산을 이용해 데드락 존재 여부를 판별하는 기법을 제안한다. 이 방법은 기존의 근사 및 휴리스틱 방법과는 달리 오탐 없이 모든 실제 데드락을 탐지할 수 있다.

또한 제안된 방법을 효율적으로 구현하기 위한 분산형 TC-network 아키텍처를 소개하며, 해당 하드웨어 구조 및 회로도도 자세히 설명한다. cycle-accurate 시뮬레이터를 기반으로 한 결과는 이 기법의 높은 효과성을 보여준다. 기존의 타이밍 기반 데드락 검출 방식에 비해 오탐을 제거함으로써 재전송으로 인한 에너지 낭비를 줄이고, 실제 응용 시나리오에서도 뛰어난 성능을 보인다.

3.1 Introduction

Networks-on-Chip (NoCs)은 on-chip 통신 구조 아키텍처로서, 네트워크 이론 및 기법을 단일 칩에 통합된 VLSI 시스템에 적용한 것이다. 이 아키텍처는 라우터(router)와 포인트-투-포인트 데이터 링크(channel)들로 구성된 네트워크이며, 라우터는 각기 다른 IP 코어들과 연결된다. 이 IP 코어는 프로세서, 메모리 모듈, DSP 블록 등을 포함할 수 있다.

이러한 분산된 IP 코어 간의 통신은 일반적으로 packet-switching 방식으로 수행되며, 메시지는 일정 크기의 packet 또는 flit으로 분할되어 라우터에서 라우터로 전달된다. NoCs는 기존의 버스 기반 인터커넥션에 비해 성능, 유연성, 확장성, 전력 효율 면에서 큰 이점을 제공한다. 그러나 라우터 네트워크 내에서의 deadlock은 통신 병목을 일으켜 성능 저하나 시스템 실패를 초래할 수 있다.

Deadlock은 두 개 이상의 packet(agent)이 서로의 자원(channel)을 기다리며 교착 상태에 빠지는 상황이다. 만약 패킷들 간의 의존성 순환(dependency cycle)이 형성되면 네트워크는 deadlock 상태가 된다. 예를 들어, Fig. 3.1과 같은 네 개의 패킷이 각각 어떤 채널은 점유하고 있으나, 다음 진행을 위해 다른 패킷이 점유한 채널을 요청하고 있는 상황을 생각해 보자. 이러한 경우 어느 누구도 필요한 채널을 얻지 못하고 교착 상태에 빠지게 되며, 이 순환을 외부에서 끊어주기 전까지는 해당 채널 모두 정지 상태로 유지된다.

deadlock은 네트워크의 자원을 정지시키고 다른 패킷들의 block 확률을 증가시키므로 반드시 제거되어야 한다. 이를 해결하는 전략은 크게 두 가지가 있다:

deadlock avoidance (회피)
deadlock recovery (복구)

deadlock avoidance에서는 네트워크 전체가 deadlock-free 상태를 유지하도록 패킷에 자원을 부여한다. 이 방식은 turn model을 기반으로 하여 특정 방향 전환을 제한하거나, virtual channels (VCs)의 엄격한 순서를 기반으로 deadlock을 방지한다. 하지만 일반적으로 avoidance 기법은 routing function에 제약을 두거나 추가 자원(예: VCs)을 필요로 한다. turn model은 단순하기 때문에 NoC에서 자주 사용되지만, routing 선택의 다양성을 제한하고 fault tolerance 능력을 떨어뜨린다. 더불어 이 방식은 임의의 네트워크 토폴로지에는 적용하기 어렵다.

한편, deadlock recovery 방식은 routing에 제한 없이 패킷에 채널을 할당하므로, 성능 면에서 avoidance 기법보다 우수할 수 있다. 이 경우 deadlock이 실제로 발생할 수 있기 때문에, 이를 효과적으로 검출하고 복구하는 메커니즘이 필요하다. 그러나 deadlock은 분산된 방식으로 발생하므로, 네트워크 전체에서 이를 검출하는 것은 매우 어려운 과제다. 일반적으로 timeout 기반 heuristic이 사용되며, 각 채널의 활동을 감시하여 일정 시간 이상 변화가 없으면 deadlock으로 추정한다. 하지만 이러한 방식은 네트워크가 포화 상태에 가까울 때 차단된 패킷을 잘못 탐지할 가능성이 크다.

기존의 일반 컴퓨터 네트워크에서는 timeout 방식의 한계를 줄이기 위한 다양한 기법이 제안되어 왔으나, threshold 값을 적절히 설정하는 것은 네트워크 설정에 따라 매우 어려운 일이다.

하지만 on-chip 네트워크에서는 노드 간 제어 신호를 패킷 외 별도의 전용선(dedicated wires)으로 전달할 수 있는 장점이 있다. 본 장에서는 이 NoC 특성을 활용하여 오탐 없는 정확한 deadlock 검출 기법을 제안한다. 이 방식은 runtime transitive-closure (TC) 계산을 통해 deadlock-equivalence set의 존재를 탐지하며, 제안된 구조는 NoC 인프라와 긴밀하게 연동되는 분산형 구조로 구현 가능하다. 이로 인해 추가적인 통신 트래픽 없이도 빠르게 계산을 수행할 수 있다. 본 연구의 초기 결과와 아키텍처 스케치는 [1]에 제시되었고, [2]에서는 TC 계산 기반의 이론적 프레임워크와 하드웨어 구조, 실생활 응용 사례에 대한 실험 결과가 포함되어 있다.

3.2 Related Work

NoC에서의 deadlock recovery에 관한 연구는 드물며, 대부분의 관련 정보는 일반 컴퓨터 네트워크 분야에서 차용되었다. [27, 33]에서는 라우팅의 자유도가 충분히 보장되고 이를 알고리즘이 충분히 활용하는 경우, deadlock이 발생할 가능성이 매우 낮다고 보고하였다. 따라서 드문 경우의 이벤트인 deadlock을 방지하기 위해 turn model을 사용하여 routing의 유연성을 제한하거나【9,10, deadlock 방지를 위한 VC 전용 구조를 설계하는 것은 바람직하지 않다는 결론을 내렸다【14,15】. 이후부터는 효율적인 검출 및 복구 메커니즘이 존재한다는 가정 하에, deadlock recovery가 avoidance보다 성능 면에서 유리하다는 점이 주목받게 되었다【22, 24, 25, 30】.

deadlock recovery는 두 단계로 구성된다:

검출 (Detection)
복구 (Recovery)

검출 단계에서는 runtime 동안 deadlock dependency cycle을 탐지해야 한다. 그러나 deadlock은 분산적으로 발생하기 때문에 runtime 탐지는 매우 어려우며, 대개 timeout 메커니즘을 사용한 분산 방식으로 구현된다【3,4,18,21,22,24,25,30】. 간단한 예로, 어떤 채널이 일정 시간 동안 비활성 상태라면 deadlock 상태일 가능성이 있다고 간주하여 recovery 절차를 시작한다【3】. 이를 구현하기 위한 최소 하드웨어 구성은 카운터, 비교기(comparator), 래치(latch), threshold 값을 저장하는 레지스터이다. 이 방식에서의 정확도는 네트워크 부하와 메시지 길이에 민감하다. threshold 시간이 길면 정확도가 높지만 deadlock 탐지에 시간이 오래 걸리고, 반대로 짧으면 빠른 탐지는 가능하지만 오탐율이 올라간다【25】. 오탐이 많아지면 recovery 전용 채널이 포화되어 네트워크 성능이 오히려 저하될 수 있다【25】.

이 문제를 해결하기 위한 여러 기법이 제안되었다. 예를 들어 [24]에서는 block된 패킷이 요청하는 모든 채널이 일정 시간 비활성 상태일 때만 deadlock으로 간주하며, [25]에서는 block된 패킷 중 단 하나만을 deadlock으로 식별하는 방법으로 오탐률을 줄이고자 한다. 그러나 이 방식은 추가 하드웨어(비교기 2개, 래치 2개, threshold 2개)가 필요하다. [30]에서는 probe 패킷을 통해 비활성 채널을 탐색하여 보다 정확한 검출을 시도했다. 그러나 이들 모두 timeout 기반이며, traffic 및 network load에 따라 적절한 threshold 값을 조정하기 어렵다는 공통의 한계가 있다.

따라서 오탐 없이 deadlock을 정확히 검출할 수 있고, 네트워크 상태와 무관하게 빠르게 작동할 수 있는 새로운 방식이 요구된다.

3.3 Methodology for Deadlock Detection

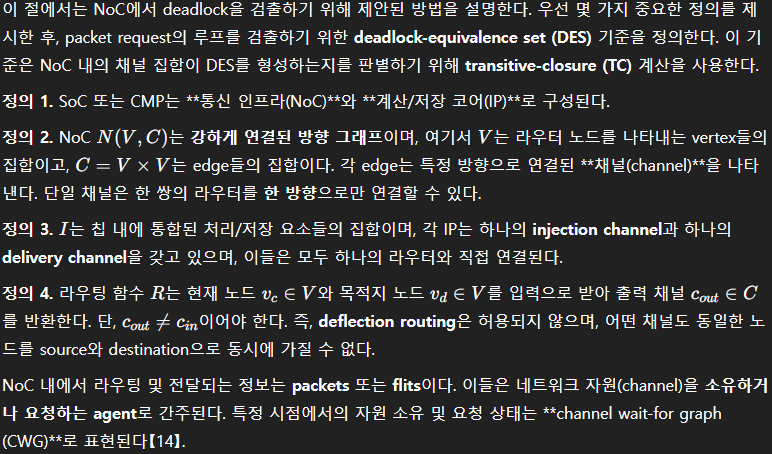

이 절에서는 본 장에서 제안하는 deadlock-equivalence set(DES) 개념과 전체적인 deadlock 검출 방법론을 제시한다.

3.3.1 Background and Assumptions

본 연구는 minimal path를 사용하는 fully adaptive routing algorithm을 가정한다. 여기서 minimal은 송신자와 수신자 간의 최단 경로만을 선택함을 의미한다. 또한 wormhole flow control 방식을 사용하며, 이는 NoC에서 널리 사용되는 기법이다【12, 29】. wormhole 방식에서는 packet이 더 작은 단위인 flit으로 나뉘며, header flit이 먼저 경로를 설정하고 나머지 flit들이 그 경로를 따라 파이프라인 방식으로 이동한다. 이 방식은 각 라우터의 버퍼 수요를 줄이는 장점이 있으나, 네트워크를 block과 deadlock에 더 취약하게 만든다【26, 33】.

본 연구에서는 deadlock avoidance 기법을 사용하지 않고, 정확한 deadlock detection을 전제로 한 deadlock recovery 전략을 채택하였다. 기존 연구들【3, 22, 24, 25, 30】과 동일하게, 본 연구에서는 하나의 채널 버퍼에는 서로 다른 packet의 flit이 공존하지 않는다고 가정한다. 또한 목적지에 도달한 packet은 즉시 소비된다고 간주하여, NoC와 IP core 간의 프로토콜 상호작용 수준에서는 deadlock이 없다고 본다.

이 연구의 초점은 라우팅 수준에서 발생하는 deadlock이며, 향후 과제로는 IP core 간 프로토콜 상호작용으로 인해 발생할 수 있는 deadlock까지 검출 대상을 확장하는 것을 계획하고 있다. 이 장에서는 channel 자원을 소유하거나 요청하는 agent를 flit으로 정의하지만, 이는 message 또는 packet으로 간주해도 무방하다.

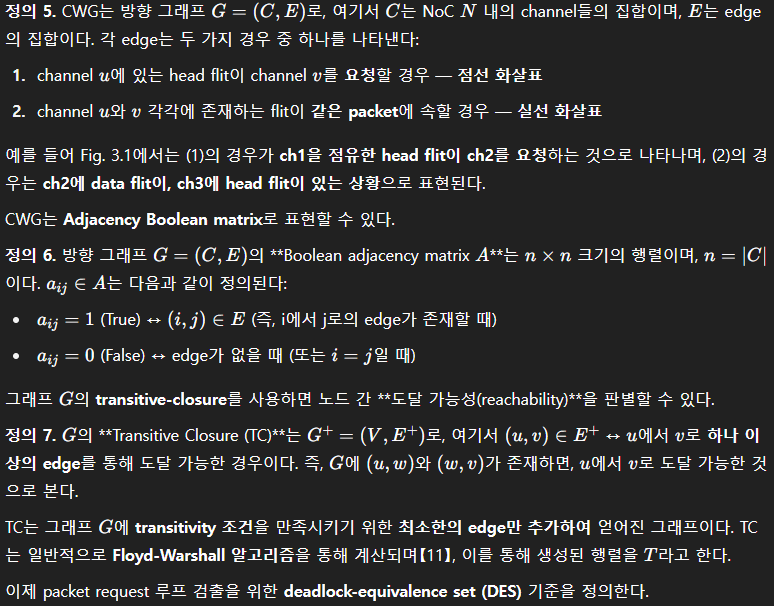

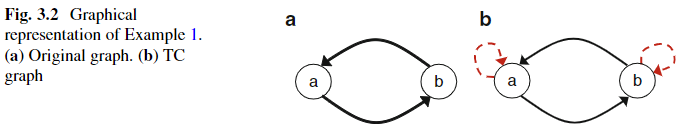

3.3.2 Deadlock에 대한 Equivalence Set 기준

정의 및 차이

구분 Injection Channel Delivery Channel

방향	IP → 라우터 (네트워크로 "주입")	라우터 → IP (네트워크에서 "수신")
역할	IP 코어가 패킷을 생성해서 NoC로 보내는 경로	목적지 라우터가 패킷을 IP 코어로 전달하는 경로
연결	IP의 출력 → 라우터의 입력	라우터의 출력 → IP의 입력
예시	CPU가 메모리에 데이터를 저장하기 위해 패킷을 보냄	메모리 컨트롤러가 CPU에게 데이터를 돌려줌

흐름 예시 (패킷 흐름)

Injection:
- IP 코어(예: CPU)가 flit/packet을 생성
- 이 flit은 injection channel을 통해 해당 라우터에 주입됨
- 라우터는 이를 네트워크 내부로 전파
Delivery:
- 패킷이 목적지 라우터에 도착
- 라우터는 패킷을 delivery channel을 통해 해당 IP 코어(예: 메모리)에 전달

그림으로 요약하면:

scss

복사편집

[IP 코어] →(injection channel)→ [라우터] →(NoC)→ [라우터] →(delivery channel)→ [목적지 IP 코어]

3.3.3 Equivalence Set 계산 복잡도

앞 절에서 살펴본 바와 같이 (자세한 내용은 [2] 참조), deadlock-equivalence set (DES)은 deadlock을 검출하는 데 있어 간단한 기준을 제공한다. 이 기법은 네트워크에서 CWG(Channel Wait-for Graph)를 생성하고, 그로부터 transitive-closure (TC)를 도출한 후, DES 조건(Eq. 3.1)을 만족하는 채널들을 식별하는 방식이다.

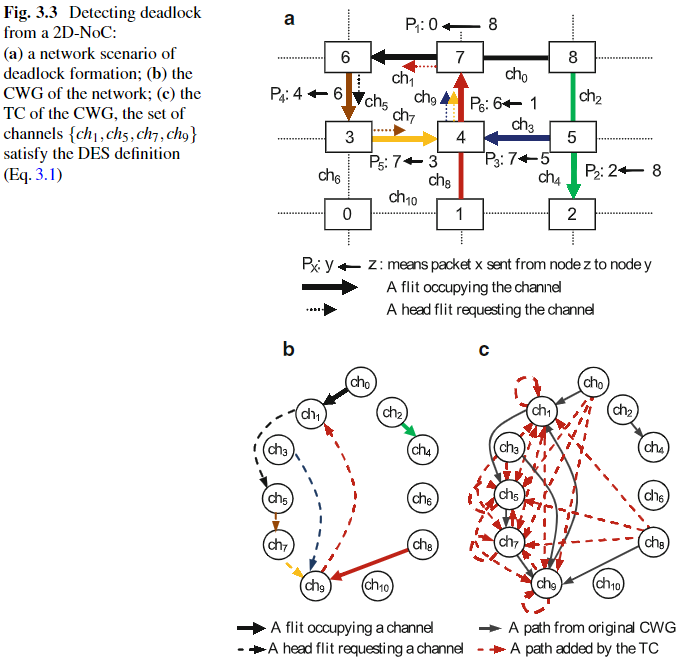

Fig. 3.3은 이 개념을 시각적으로 설명한다.

어떤 특정 상태의 네트워크(Fig. 3.3a)가 주어졌을 때, 해당 CWG(Fig. 3.3b)를 쉽게 도출할 수 있다. 이어서 얻은 TC 그래프(Fig. 3.3c)는 self-reflexive 경로를 가진 네 개의 채널(vertex)를 명확히 보여주며, 이들은 모두 DES 조건을 만족한다.

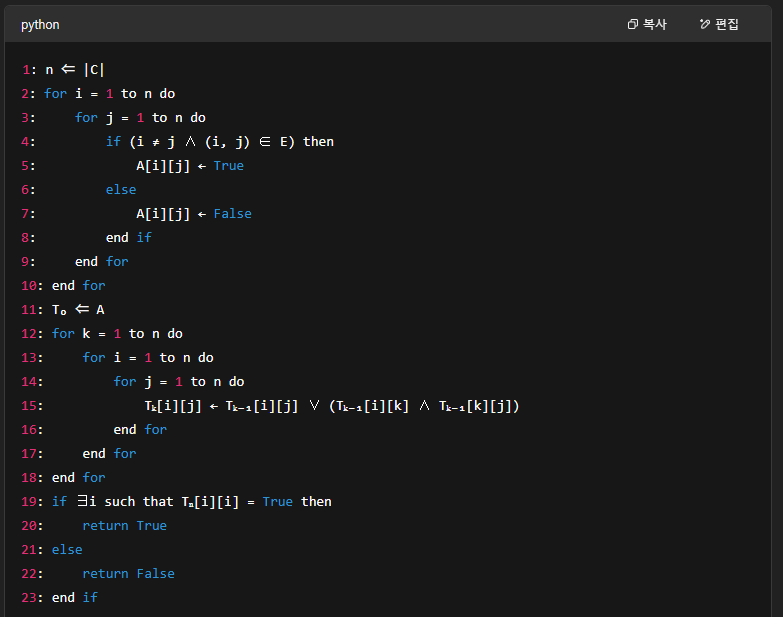

Algorithm 1 설명

DES 존재 여부를 TC 계산을 통해 확인하는 소프트웨어 알고리즘

입력
- CC: CWG의 vertex(채널) 집합
- EE: CWG의 edge 집합
출력
- self-reflexive path를 갖는 DES가 존재하면 True, 그렇지 않으면 False

이 알고리즘은 세 개의 중첩 루프를 포함하며, 내부 루프는 O(n) 연산을 수행한다.

2–10행에서는 방향 그래프(CWG)를 **Boolean Adjacency Matrix AA**로 변환한다.
12–18행에서는 **transitive-closure TT**를 계산한다. 이때 Tk[i][j]T^k[i][j]는 다음 중 하나일 경우에 True가 된다:
1. Tk−1[i][j]T^{k-1}[i][j]가 이미 참인 경우 (즉, 이전에 경로가 존재했던 경우)
2. i→ki \to k 경로와 k→jk \to j 경로가 동시에 존재하는 경우
19–23행에서는 TC 행렬 내에서 **자기 자신을 가리키는 self-reflexive path T[i][i]=TrueT[i][i] = True**가 하나라도 존재하는지 확인한다. 있다면 True를 반환하여 DES 존재를 알린다.

계산 비용 분석

소프트웨어 상 계산 복잡도:
- 시간 복잡도: O(n3)O(n^3) (CWG의 vertex 수인 nn은 네트워크 채널 수와 동일함)
- 공간 복잡도: O(n2)O(n^2)
하드웨어 가속 가능성:
- 기존 연구에서는 O(n2)O(n^2)개의 processing element를 갖는 systolic array 구조를 통해 O(n)O(n) 시간에 TC 계산이 가능하다고 보고되었다【19】.
본 연구에서는:
- 이러한 복잡도를 간소화하기 위해 NoC의 분산 아키텍처를 활용하여 TC 계산을 구현함

이러한 분산형 접근은 복잡도 저감, 하드웨어 병렬성 활용, 네트워크 오버헤드 최소화라는 장점을 제공한다.

3.4 Transitive Closure (TC) 네트워크 아키텍처

3.4.1 TC-Network 기반의 TC 계산

동적 프로그래밍(Dynamic Programming, DP)은 TC(Transitive Closure) 계산 문제에 대한 해를 제공할 수 있으며【11】, 병렬 아키텍처를 활용한 계산에 적합하다. 이 TC 계산을 병렬 처리 플랫폼에 매핑하는 방법으로 TC-network 개념을 도입한다. 이 네트워크는 병렬 아키텍처를 가지며, 연쇄적인 추론 전파를 동시에 수행함으로써 TC를 계산할 수 있다.

Lam과 Tong은 DP-network 구조를 제안하여, 비동기적이며 연속 시간 기반 계산 문맥에서 다양한 그래프 최적화 문제를 해결하였다【20】. 이러한 추론 네트워크는 항상 안정적인 동작을 보이며, 본 연구에서는 해당 네트워크 개념을 NoC의 런타임 DES 탐지에 적용하였다. 제안된 TC-network는 기존 DP-network처럼 분산 아키텍처로 구현 가능하며, NoC 인프라와 밀접하게 결합되어 작동할 수 있다.

TC-network는 자율 연산 유닛(computational unit)들을 상호 연결하여 구성되며, Fig. 3.4는 이러한 일반적인 inference 네트워크 내 유닛 구조 및 링크 구성을 보여준다. 각 유닛은 두 객체 간 이진 관계 (i,j)(i, j)를 표현하고, 주변의 hh개의 이웃 유닛들로부터 값을 받아 site function을 통해 추론 연산을 수행한다. 이때 Sk(i,j)S_k(i, j)는 kk번째 site의 출력이며, g(i,j)g(i, j)는 유닛 (i,j)(i, j)의 출력이다. TC 계산은 다음과 같이 정의된다:

여기서 ∧(AND)는 site function의 추론 연산자이며, ∨(OR)는 unit function의 충돌 해소 연산자이다. 각 유닛은 라우터 노드를, 링크는 통신 채널을 나타내며, NoC 구조와 동일한 방식으로 유닛들이 상호 연결된다.

TC-network의 수렴 시간(convergence time)은 DES 크기와 네트워크 토폴로지에 따라 달라진다. 이는 NoC 내부의 정보 전파 지연 및 각 유닛의 연산 지연에 영향을 미친다. 각 유닛은 인접 edge 수를 |A|라 할 때, O(|A|)개의 AND 연산과 1개의 OR 연산을 수행한다. 따라서 연산 시간은 O(k|A|)이고, 여기서 k는 각 유닛이 반복적으로 갱신되는 횟수이다. 소프트웨어에서는 보통 k = 노드 수로 설정되어 모든 노드가 업데이트되도록 보장한다. 하지만 하드웨어 병렬 구현에서는 k가 네트워크 구조에 따라 결정되며, |A|개의 AND 연산은 병렬로 실행된다.

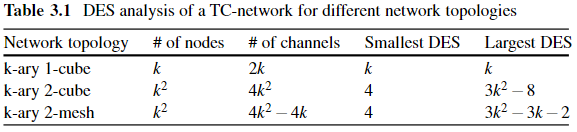

표 3.1: 다양한 네트워크 토폴로지에서의 DES 분석

네트워크 토폴로지노드 수채널 수최소 DES 크기최대 DES 크기

k-ary 1-cube	k	2k	k	k
k-ary 2-cube	k2k^2	4k24k^2	4	3k2−83k^2 - 8
k-ary 2-mesh	k2k^2	4k2−4k4k^2 - 4k	4	3k2−3k−23k^2 - 3k - 2

예) k-ary 1-cube(ring)는 최대 채널 수 2k이며, 유일한 DES는 길이 k의 종속 순환
2D mesh에서는 최소 DES는 4개 노드, 최대 DES는 3k2−3k−23k^2 - 3k - 2

DES 크기 및 분포는 검출 시간에 큰 영향을 미친다.

3.4.2 TC-Network와 NoC의 결합

TC-network는 on-chip 네트워크 구조에서 각 노드에 TC-unit을 배치하여 구현된다. 일반적인 컴퓨터 네트워크와 달리, NoC에서는 전용 제어선(wires)을 통해 라우터 간 제어 정보를 직접 교환할 수 있다.

Fig. 3.5는 제안된 TC-network 구조를 보여주며, 각 노드에 TC-unit과 TC-interconnect가 구성되어 있다. 예시로는 2D mesh를 들고 있으나, 이는 Definition 2 조건만 만족하면 임의의 토폴로지에도 적용 가능하다. 각 TC-unit은 각 채널에 대해 Eq. 3.2와 3.3을 수행하고, 그 출력은 이웃 유닛으로 전달된다. 이러한 TC-unit은 NoC 라우터와 런타임 정보(채널 점유 상태, 요청 상태 등)를 교환하며 밀접하게 동작한다.

deadlock 검출의 목적은 recovery 메커니즘을 트리거하는 것이다. 각 DES에서 하나의 패킷만 복구해도 deadlock 순환을 깰 수 있다. 하지만 네트워크 전체에 대해 TC 계산을 수행하면, 동일 DES에 속하는 모든 채널이 동시에 검출되며, 이로 인해 recovery 오버헤드가 증가할 수 있다.

예를 들어 Fig. 3.3c에서는 ch1, ch5, ch7, ch9에 self-reflexive 경로가 존재하며 모두 동일한 DES에 속한다. 이를 줄이기 위해 경량화된 계산 방식으로 각 채널에 대해 self-reflexive path가 존재하는지 여부만 검사할 수 있다. 이 경우, 상호 배제 회로(mutual exclusion circuit) 기반으로 몇 개의 logic gate와 wires만으로 TC-network를 구현할 수 있다.

TC-network 내에서 오직 하나의 채널만 동시에 검사
채널은 token-ring 프로토콜을 사용해 순차적으로 검사
mesh 및 torus 네트워크의 경우, Hamiltonian cycle 기반 경로 사용 가능【2, 3】
토큰 링은 **비동기 회로(asynchronous circuit)**로 구현되며, 라우터 클록을 공유하는 동기식은 권장되지 않음

이러한 비동기 방식은 TC-unit과의 동기화 회로를 요구하며, 이는 3.4.3에서 설명됨.

토큰이 순환하면, 이는 목적지를 바꾸면서 여러 source에서 하나의 목적지를 찾는 문제와 동일하다. TC-unit이 토큰을 획득하면, 해당 라우터의 채널들을 검사하기 시작하고, 다른 유닛들은 채널 종속 관계에 따라 test 신호를 이웃으로 전달한다. 이 방식은 TC-network를 self-pruning 구조로 만들어 전력 소모를 줄일 수 있다.

Algorithm 2는 TC-unit의 동작을 요약한 의사코드(pseudocode)이다.

Algorithm 2: TC-unit 연산의 의사코드

정의
- par: 병렬 연산
- n: 이웃 라우터에서 오는 채널 수
- m: 이웃 라우터로 나가는 채널 수
- tp[m]: 임시 버퍼
입력
- tc_rx[n]: 이웃 라우터로부터의 TC-network 신호
- ch_oc[n]: 로컬 라우터의 채널 점유 상태
- ch_req[n][m]: 로컬 라우터의 채널 요청 상태
- ch_sel[m]: self-reflexive 검사를 위한 채널 선택
출력
- tc_tx[m]: 이웃 라우터로 전달되는 TC-network 신호
- dd_flags[m]: 로컬 라우터용 deadlock 검출 플래그

deadlock detection/recovery 전략의 궁극적인 목적은 deadlock 발생 시 recovery 메커니즘을 작동시키는 것이다. 각 DES마다 하나의 패킷만 복구하면 dependency cycle을 깨뜨릴 수 있다. 그러나 전체 네트워크에 대해 TC 계산을 수행하면, 동일한 DES에 속한 모든 채널을 한꺼번에 검출하게 되어 오히려 복구 오버헤드가 증가할 수 있다.

예를 들어 Fig. 3.3c에서 TC 그래프는 ch1, ch5, ch7, ch9 주변에 self-reflexive path가 형성되어 있으며, 이들은 모두 같은 DES에 속한다(Eq. 3.1 만족). 하드웨어 복잡도를 줄이기 위해, TC 알고리즘은 multi-source → single-destination 네트워크에서 경로를 탐색하는 방식으로 대체할 수 있다.

이 경우, 다음과 같은 방식으로 간단한 TC-network를 구현할 수 있다:

mutual exclusion unit 기반의 경량 네트워크
단순한 logic gate 및 적은 수의 wire 사용
각 채널에 대해 self-reflexive path 존재 여부만 확인 (i.e., TC 행렬에서 Ti,i=TrueT_{i,i} = \text{True}인지 여부)

이러한 구조에서 하나의 채널만 동시에 TC-network 사용 가능하며, token-ring protocol을 통해 채널을 순차적으로 검사한다. 이 프로토콜은 mesh나 torus 네트워크의 경우 Hamiltonian cycle 기반으로 구성할 수 있으며【2,3】, 토큰 링은 비동기 회로로 구현되거나, 라우터 클록으로 동기화할 수도 있다. 다만 전체 칩에 걸친 동기식 클록은 비현실적이므로, 본 연구에서는 비동기 토큰 링 회로를 구현하였다. 이를 위해 각 라우터 노드의 TC-unit과 **동기화 회로(synchronizer)**가 필요하다(3.4.3절에서 설명).

토큰이 네트워크를 순환하는 것은 목적지를 바꾸며 경로를 찾는 것과 동일하다. 토큰을 획득한 TC-unit은 해당 라우터의 채널들을 검사하며, 나머지 유닛들은 자신의 입력과 출력 사이에 종속 체인이 존재할 경우에만 test 신호를 전달한다. 이런 방식은 TC-network를 self-pruning 구조로 만들어, 불필요한 switching power를 줄인다.

토큰을 획득한 TC-unit의 동작은 Algorithm 2에 기술되어 있으며, 이 유닛은 검사 결과에 따라 해당 채널의 deadlock 플래그를 설정하고, 검사 완료 후 다음 유닛에게 토큰을 넘긴다.
TC-network의 수렴 시간은 DES의 크기에 비례하지만, deadlock은 지속적인 현상이기 때문에 반드시 한 사이클 내에 수렴하지 않아도 유효한 출력을 생성할 수 있다【14】.

3.4.3 하드웨어 구현 (Hardware Implementation)

Fig. 3.6은 최신 라우터 구조에 TC-unit과 TC-interconnect를 추가한 하드웨어 구조도를 보여준다.

왼쪽: 라우터의 top-level 구조
중앙: TC-unit 블록 구현
오른쪽: TC-computation 블록 상세 회로

이 구조는 n개의 입력 채널, m개의 출력 채널을 가지는 라우터에 TC 기능을 추가한 것이다.

중앙의 TC-unit 블록은 세 개의 하위 모듈로 구성된다:

TC-computation unit
- Eq. 3.2와 3.3을 구현
채널 선택 회로(channel selection circuit)
- 라우터의 채널을 순차적으로 선택
- 최악의 지연 상황을 고려한 시간 지연 포함 (3.5.2.4절 참조)
토큰 링 프로토콜(token-ring protocol)
- 해당 라우터 노드의 채널 검사를 시작

TC-computation 블록은 다음 입력을 사용한다:

tc_rx[]: 이웃 라우터로부터 받은 TC 신호
ch_oc[]: 로컬 채널 점유 상태
ch_req[][]: 로컬 채널 요청 상태
ch_sel[]: 채널 선택 회로의 출력

출력으로는 다음을 생성한다:

tc_tx[]: 이웃에게 보내는 TC 신호
dd_flags[]: 로컬 라우터에 보내는 deadlock 검출 플래그

신호 수는 네트워크 토폴로지에 따라 달라진다. 예를 들어, 2D mesh의 경우에는 n, m이 각각 {North, East, South, West}가 된다. 해당 회로는 Fig. 3.6 (오른쪽)에 제시된 회로도이며, 동작은 Algorithm 2에 기술되어 있다.

토큰 링 프로토콜은 검사 시작 노드를 바꾸기 위한 메커니즘이다. 비동기 토큰 링의 구현은 David Cell 회로를 사용할 수 있으며【32】, 자세한 구현은 [2]에서 설명된다.

하드웨어 연결:
- 전 라우터로부터 입력 2선, 다음 라우터로 출력 2선을 필요로 함
동작 절차:
- TC-unit이 토큰 획득 → 채널 선택 회로에 start 신호 전송
- 모든 채널 검사 완료 후 done 신호 발생 → 다음 라우터로 토큰 전달

Fig. 3.6의 구조는 이러한 동작을 수행하기 위해 필요한 회로 및 배선을 시각적으로 보여준다.

설계 확장성

Fig. 3.6의 아키텍처는 가능한 구현 방식 중 하나일 뿐이며, 상황에 따라 다양한 최적화가 가능하다. 예를 들어, 라우터 채널을 동시에 여러 개 검사하도록 확장할 수도 있다. 이 경우 토큰을 복수로 배치하여 동시에 여러 라우터를 활성화시킬 수 있다.

단, 이 방식은 TC-unit과 TC-interconnect의 복제가 필요하므로 **면적(area)**과 **전력(power)**이 증가할 수 있다. 그러나 실험된 traffic 패턴 및 네트워크 토폴로지에서는 큰 성능 차이는 관찰되지 않았다.

3.5 결과 및 고찰 (Results and Discussion)

3.5.1 평가 방법론 (Evaluation Methodology)

본 절에서는 제안된 TC-network 기법과 기존의 heuristic timeout mechanism【3】을 비교하여, 다양한 네트워크 트래픽 조건과 flit 주입률(injection rate)에 따른 deadlock 검출률을 평가한다.

Deadlock 검출률은 다음과 같이 정의된다:
→ 전체 패킷 수(수신 + 검출) 중에서 deadlock으로 검출된 패킷 수의 비율

deadlock으로 추정된 패킷은 네트워크에서 제거된다.
검출된 패킷을 드롭(drop)할 때 발생하는 에너지 소모도 함께 측정하였다.

네트워크에서 소모되는 에너지는 다음 다섯 가지 범주로 구분된다:

Routing energy – 라우팅 방식에 따라 다름
Selection energy – 라우팅이 여러 옵션을 반환할 경우 선택 과정에서 발생
Forwarding energy – flit 전송 시 발생
Receiving energy – flit 수신 시 발생
Waiting energy – header flit이 라우팅 성공을 기다리는 동안의 에너지

검출된 패킷을 제거하는 데 드는 총 에너지는 다음과 같이 계산된다:

Edd_resolving=h×(Eforward+Ereceiving)+Flitage×[Ewait+f×(Erouting+Eselection)](3.4)E_{dd\_resolving} = h \times (E_{forward} + E_{receiving}) + Flitage \times [E_{wait} + f \times (E_{routing} + E_{selection})] \tag{3.4}

여기서:

hh: 해당 flit이 제거되기 전까지 이동한 홉 수
FlitageFlitage: flit이 NoC에 존재한 clock cycle 수 (이동 및 대기 포함)
ff: head flit 여부를 나타내는 Boolean 플래그
- head flit일 경우, 매 cycle마다 출력 채널을 점유하려 시도하면서 에너지를 소모하게 됨

3.5.2 평가 결과 (Evaluation Results)

3.5.2.1 Synthetic Traffic

Fig. 3.7은 4×4 2D mesh NoC에서 uniform traffic 패턴을 사용하여, 서로 다른 injection rate 조건에서 성능을 비교한 결과이다.

패킷 길이는 2~16 flit 사이에서 임의로 생성됨

Fig. 3.7a – Deadlock 검출률 (%):

timeout 기법의 경우 대부분이 false alarm임
예) threshold = 32일 때, injection rate가 높은 경우 전체 패킷의 22%가 deadlock으로 잘못 검출
반면, TC-network는 실제 deadlock에 해당하는 패킷만 검출하며, 이는 1% 미만
- 이는 deadlock이 매우 드문 이벤트라는 기존 문헌【33】의 결과와 일치함

Fig. 3.7b – Throughput vs Average Delay:

timeout threshold가 작을수록 throughput과 delay가 개선됨
이유: false deadlock 패킷을 빠르게 제거하여 네트워크 혼잡 완화
단, 단순히 패킷을 제거만 하므로 성능 자체에 큰 의미는 없음

→ 종합적으로 보면, threshold = 256이 적절한 설정

검출률: 2.7% (최소값)
성능: 양호한 throughput과 delay 제공

하지만 다양한 network 설정(패킷 길이, 버퍼 크기, 트래픽 유형)에 따라 최적 threshold 값이 달라짐

따라서 threshold 조정이 필요한 timeout 방식은 튜닝 부담이 큼
반면, TC-network는 파라미터 조정 없이도 정확한 deadlock 검출 가능

Fig. 3.7c – deadlock 해소에 소모된 에너지 비율:

에너지 소비율은 Fig. 3.7a의 deadlock 검출률과 유사하지만, 선형적 비례는 아님
timeout 방식은 head flit이 timeout까지 계속 시도하면서 에너지를 소비하기 때문

예:

timeout-128:
- 검출률 5.3%
- 에너지 낭비 8.8%
timeout-512:
- 검출률 2.6%
- 에너지 낭비 9.1%

그 이유는:

threshold가 큰 경우, 시뮬레이션 시간 내에 전달되는 flit 수가 더 적음 (Fig. 3.7b 참조)
Eq. 3.4의 Flitage 항은 threshold 값에 비례함

3.5.2.2 실제 응용 트래픽 (Real Application Traffic)

보다 현실적인 통신 시나리오로, MMS 시스템【17】이 평가에 사용되었다. 이 시스템은 다음의 모듈들로 구성된다:

h263 비디오 인코더
h263 비디오 디코더
MP3 오디오 인코더
MP3 오디오 디코더

[17]에서는 이 MMS를 40개의 개별 태스크로 분할하고, 이를 25개의 IP 코어에 할당 및 스케줄링하였다. IP 코어들은 [5]에서 제안된 방식에 따라, 5×5 mesh 기반 NoC 구조의 tile에 매핑되었다.

Fig. 3.9a, 3.9c를 보면, TC-network 기법은 다양한 timeout threshold 값을 사용한 기존의 방식들보다 우수한 성능을 보였다.
특히, TC-network는 deadlock을 전혀 검출하지 않았으며, 이에 따라 **재전송으로 인한 에너지 소비가 0%**였다.
반면, 기존 crude timeout 방식【3】은 상당량의 false deadlock을 검출하였으며, 그만큼의 불필요한 에너지 낭비가 발생하였다.

예:

threshold = 64 일 때, MMS traffic 중 최대 27%가 deadlock으로 잘못 검출
[24], [25] 방식은 crude timeout 방식보다 false alarm을 줄였으나, 완전히 제거하지는 못함

Fig. 3.9b – Throughput vs Average Delay:

timeout 방식에서 threshold 값을 작게 설정하면, throughput과 delay는 개선되었음
이는 false deadlock을 더 많이 검출하고 패킷을 제거함으로써 네트워크 혼잡을 완화했기 때문
그러나 이러한 방식은 결국 불필요한 에너지 소비로 이어짐

이에 따라 다음과 같은 실험이 추가 수행됨:

고정된 데이터량 (2MB MMS 트래픽)을 다양한 네트워크 부하 조건에서 전송
이때 소모되는 총 에너지(전송 + 복구 포함) 측정
Table 3.3에 그 결과가 제시됨

결과적으로, TC-network 방식은 timeout 방식(예: threshold=64)과 비교했을 때, 최대 5% 에너지 절감 효과를 보였다.

3.5.2.3 면적 및 전력 소모 추정 (Area and Power Estimation)

NoC를 설계할 때는 라우터가 전체 실리콘 면적에서 너무 큰 비중을 차지하지 않도록 해야 한다. 이를 위해 본 연구에서는 다음 두 가지 라우터를 Verilog로 설계하고 비교하였다:

timeout 기반 fully adaptive 라우터
TC-network 기반 fully adaptive 라우터

두 설계 모두 Synopsys Design Compiler를 사용하여 합성되었고, UMC 90nm 공정 라이브러리에 매핑되었다.

FIFO 버퍼 영역이 라우터 로직에서 가장 많은 면적을 차지함은 기존 연구【6】와 동일하게 확인되었다.
FIFO 면적은 주로 flit 크기에 따라 결정되며,

예) flit 크기 = 64bit, 버퍼 용량 = 4 flits일 때:

**TC 회로가 전체 라우터 면적에서 차지하는 비율은 단 0.71%**에 불과함

이는 deadlock 검출 기능 추가에 따른 오버헤드가 매우 작다는 점을 보여준다.

3.5.2.4 Delay 분석 (Delay Analysis)

비동기 회로에서의 지연은 다양한 요소들에 의해 결정되며, 특히 회로 내에서 사용되는 게이트 수 및 그 게이트들의 연결 구조에 따라 크게 달라질 수 있다.

TC-unit의 지연 시간은 다음 세 가지 요소로 구성된다:

AND 연산 지연:
- nn개의 이웃 채널로부터 수신된 TC 신호들과
- 해당 채널의 점유 상태(ch_oc[j])
- 그리고 요청 상태(ch_req[j][i])
  를 이용해 수행되는 연산이다. 이 연산은 게이트 지연 하나 또는 둘 정도가 걸린다.
OR 연산 지연:
- 모든 AND 결과를 집계하는 연산으로, 병렬로 계산된다.
- 채널 수가 많지 않기 때문에, 지연은 작으며 실제로는 **log₂(m)**에 비례하는 OR 게이트 딜레이에 해당한다.
선택 및 제어 회로의 지연:
- 채널 선택 로직은 worst-case 경로 지연을 고려하여 설계됨
- 예를 들어, channel 1부터 channel m까지 순차적으로 확인하는 방식으로, 각 채널에 일정 시간(예: 하나의 clock cycle)을 배정함

총합적으로 보면, 하나의 라우터에 대한 deadlock 검출은 단지 m개의 채널을 순차적으로 확인하는 시간에 해당하며,
각 확인은 gate-level delay 수준이므로, 전체 지연은 매우 작다.

토큰링 구조에서는 다음 조건이 적용된다:

하나의 TC-unit만 토큰을 가지고 있고,
순차적으로 인접한 TC-unit에게 토큰을 전달함

따라서 TC-network가 전체적으로 deadlock 정보를 수렴(converge)하는 데 걸리는 총 시간은:

TC-unit의 지연
DES의 크기 (토큰이 이동해야 하는 라우터 수)

이렇게 구성된다. 다시 말해, **deadlock 검출까지의 최악 지연 시간(worst-case delay)**은 DES가 형성된 채널 수와 동일하며,
이는 시스템의 deadlock 전파 경로와도 동일하다.

하지만 중요한 점은:

deadlock은 순간적인 이벤트가 아니라 지속되는 현상이기 때문에,
TC-network가 한 사이클 내에 수렴하지 않아도 검출 정확도에는 영향이 없다.

3.6 요약 및 결론 (Summary and Conclusions)

adaptive routing을 사용하는 NoC는 deadlock에 취약하며, 이는 성능 저하나 시스템 실패로 이어질 수 있다. 본 장에서는 **deadlock 회피(avoidance)**가 아닌, **deadlock 검출(detection)**과 **복구(recovery)**에 초점을 맞추어 연구를 진행하였다.

런타임에서의 deadlock 검출은 분산 특성 때문에 매우 어렵다. 본 연구는 런타임 transitive closure (TC) 계산을 활용하여 NoC 내의 deadlock-equivalence set (DES) 존재 여부를 찾아내는 deadlock 검출 방법을 제안하였다. DES는 NoC 내에서 패킷 요청 간 순환 루프(loop)를 의미한다. 본 기법은 기존의 근사 또는 휴리스틱 방식들과 달리, false alarm 없이 모든 실제 deadlock을 정확하게 검출할 수 있다.

또한, 이 검출 메커니즘을 효율적으로 구현하기 위한 분산형 TC-network 아키텍처도 함께 제안되었다. 이 아키텍처는 NoC 구조와 밀접하게 결합되어 동작한다.

제안된 방법은 cycle-accurate 시뮬레이터와 합성 도구를 통해 철저히 평가되었다. 그 결과는 다음과 같은 장점을 명확히 입증하였다:

다양한 트래픽 시나리오(실제 응용 포함)에서 기존 타이밍 기반 deadlock 검출 방식보다 현저히 우수
false detection을 제거함으로써, false alarm으로 인한 에너지 낭비를 줄임
time-out 메커니즘이 전혀 필요 없음
네트워크 부하나 메시지 길이와 무관하게 정확한 deadlock 검출 가능
기존 방식이 혼잡도 기반 추정(congestion estimation)에 의존하는 반면, 본 방법은 명확한 논리 기반 검출 수행
TC-network 방식은 기존 방식 대비 최대 두 자릿수(10배 이상) false detection 감소 효과를 보임

하드웨어 구현에 있어서도 다음과 같은 결과를 얻었다:

TC-network의 하드웨어 오버헤드는 매우 작음
본 장에서 제시한 구현 결과는 면적 및 전력 소비 측면에서도 부담이 적음을 보여줌

핵심은 deadlock을 회피(avoidance)하기보다는, 런타임에서 정확하게 검출하고 빠르게 복구(recovery)하는 데 있다.

deadlock 검출을 위해서는 채널 간의 의존 관계(CWG: Channel Wait-for Graph)를 기반으로 한 transitive closure (TC) 계산이 필요하다.
하지만 이 계산은 O(n³)의 시간 복잡도를 가지므로, 실시간 검출에는 부적합하다.

이를 해결하기 위해 저자는 하드웨어 병렬화를 활용한 TC-network 구조를 제안한다.
이 구조는 분산형 계산 유닛(distributed computation units)을 각 라우터 노드에 삽입하여 병렬적으로 TC를 계산함으로써 deadlock-equivalence set(DES)을 빠르고 정확하게 검출할 수 있게 한다.

결론적으로, 이 논문은:

deadlock의 빠른 검출
정확한 복구 트리거
하드웨어 기반 병렬 아키텍처로 구현 가능
false alarm 제거 및 에너지 낭비 감소

를 통해 고신뢰성 NoC 설계에 적합한 솔루션을 제시한다는 점에서 의의가 있습니다.

'System-on-Chip Design' 카테고리의 다른 글

A Simple Interconnection Network (1)	2025.06.01
Introduction to Interconnection Networks (6)	2025.06.01
A Heuristic Framework for Designing and Exploring Deterministic Routing Algorithm for NoCs (2)	2025.06.01
Basic Concepts on On-Chip Networks (4)	2025.05.31
Design and Optimization of Networks-on-Chip (1)	2025.05.30

Zeah Engineering Factory
