Digital Interface for Server system

시스템 아키텍트가 고려해야 할 사항 (PCIe, NVLink, CXL, NVMe)

고성능 컴퓨팅(HPC) 및 AI 서버를 설계할 때 PCIe, NVLink, CXL, NVMe 같은 인터페이스를 효율적으로 활용하는 것이 필수적입니다.
이러한 인터커넥트를 설계할 때 시스템 아키텍트가 고려해야 할 요소를 기초부터 체계적으로 설명하겠습니다.

---

1️⃣ 기본 개념 이해: 데이터 흐름과 인터페이스 역할

🔹 인터페이스의 목적

각 인터페이스는 특정한 데이터 흐름을 최적화하기 위해 존재합니다.

인터페이스역할

PCIe	CPU와 GPU, SSD 같은 고속 장치를 연결하는 범용 인터페이스
NVLink	여러 개의 GPU 간 초고속 데이터 공유
CXL	CPU와 메모리, 가속기 간 데이터 공유 최적화
NVMe	CPU와 SSD 간 빠른 데이터 전송

🔹 인터페이스 간 데이터 흐름

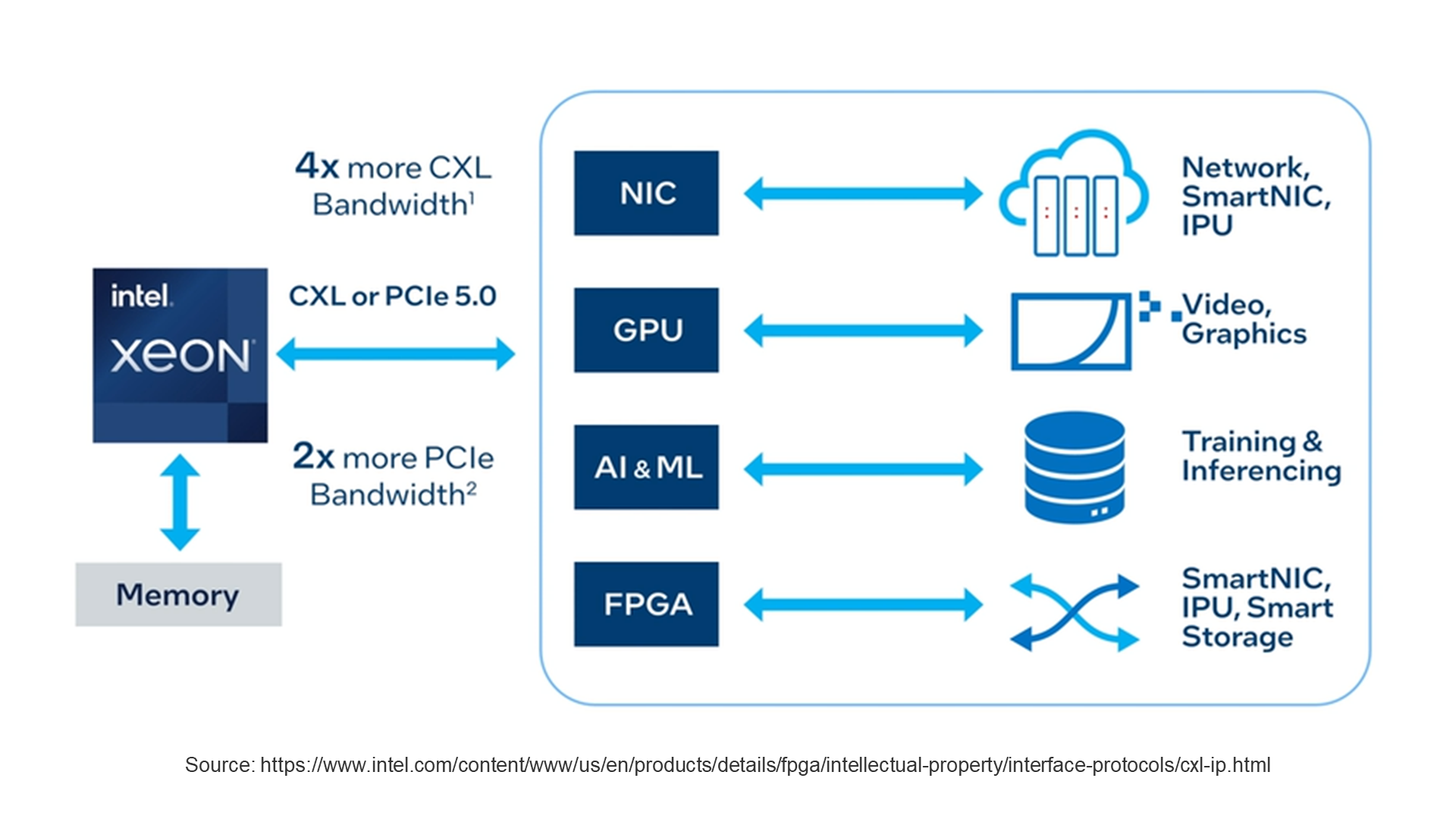

이 인터페이스들은 서로 직접 연결되거나 브릿지 칩을 거쳐 데이터가 이동합니다.
예를 들어, AI 서버에서 GPU 연산을 위한 데이터 흐름을 생각해보면 다음과 같습니다.

데이터 저장소 (SSD/NVMe) → CPU (PCIe) → GPU (PCIe/NVLink) → 메모리 (CXL)



이제 이 흐름을 고려하면서 설계를 시작해야 합니다.

---

2️⃣ 대역폭 (Bandwidth)과 확장성 (Scalability)

인터페이스 성능을 결정하는 가장 중요한 요소는 대역폭과 확장성입니다.

🔹 대역폭 비교

인터페이스대역폭 (최신 버전 기준)

PCIe 5.0	32 GT/s (x16 링크 기준 최대 128GB/s)
PCIe 6.0	64 GT/s (x16 링크 기준 최대 256GB/s)
NVLink 4.0	900 GB/s (8개 링크 기준)
CXL 2.0	PCIe 5.0과 유사하지만, 메모리 공유 최적화
NVMe Gen4	7~14 GB/s (SSD 1개 기준)

💡 고려해야 할 사항

1. 목표 성능에 따라 인터페이스 선택
   • AI 모델 학습은 GPU 간 대역폭이 중요 → NVLink 사용
   • CPU와 GPU 간 연결이 많다면 PCIe 5.0/6.0 사용
   • CPU와 메모리 확장성이 필요하면 CXL 도입
   • 고속 데이터 로딩이 필요하면 NVMe Gen4/Gen5 SSD 선택
2. PCIe Lane 개수 고려
   • PCIe는 Lane 개수(x1, x4, x8, x16)에 따라 성능이 달라짐.
   • AI 서버는 일반적으로 PCIe x16을 사용하지만, 리소스를 나눠야 할 경우 x8도 사용 가능.

---

3️⃣ 레이턴시 (Latency) 최적화

🔹 레이턴시란?

레이턴시(Latency)는 데이터가 한 장치에서 다른 장치로 이동하는 데 걸리는 시간입니다.

• 레이턴시가 높으면 실시간 AI 추론, 금융 데이터 처리, HPC 시뮬레이션 속도가 느려질 수 있음.

🔹 각 인터페이스의 레이턴시 특성

인터페이스레이턴시

PCIe 5.0/6.0	수백 ns (나노초)
NVLink	몇 십 ns
CXL	메모리 공유 방식에 따라 변화
NVMe (SSD)	100μs (마이크로초) 이상

💡 고려해야 할 사항

1. AI 추론 시스템의 경우 레이턴시가 중요
   • GPU 간 데이터 이동이 많다면 NVLink를 사용하여 레이턴시 감소
   • CPU-GPU 간 데이터 이동이 많으면 PCIe 대신 CXL을 고려
2. NVMe 사용 시 CPU-메모리 간 병목 해결 필요
   • SSD 데이터 로딩 속도를 극대화하려면 DMA(Direct Memory Access) 및 RDMA 기술을 활용.
   • AI 훈련 중 NVMe → CPU → GPU 경로를 최적화하기 위해 NUMA 메모리 정책 조정 가능.

---

4️⃣ 호환성 (Compatibility) & 시스템 확장

🔹 인터페이스 간 호환성

서버 설계 시 가장 중요한 것 중 하나는 "모든 장치가 잘 연결되는가?"입니다.

인터페이스하위 호환성

PCIe	하위 버전과 호환 가능 (예: PCIe 5.0 슬롯에 PCIe 3.0 카드 장착 가능)
NVLink	NVIDIA GPU 전용 (AMD와 호환되지 않음)
CXL	PCIe 기반이라 호환 가능하지만, 지원하는 CPU 필요
NVMe	일반적으로 모든 PCIe 슬롯과 호환됨

💡 고려해야 할 사항

1. PCIe 버전이 다르면 성능이 낮아질 수 있음
   • PCIe 5.0 메인보드에서 PCIe 3.0 장치를 사용하면 PCIe 3.0 속도로 제한됨.
2. NVLink 사용 시 NVIDIA GPU만 사용 가능
   • 만약 AMD Instinct GPU를 사용한다면 NVLink 대신 PCIe나 Infinity Fabric 사용 필요.
3. CXL 도입 여부 확인
   • CXL은 새로운 기술이므로, CPU/메인보드가 CXL을 지원하는지 확인 필요.

---

5️⃣ 전력 소모 (Power Consumption)

AI 서버는 높은 전력을 소모하므로, 인터페이스가 소비하는 전력도 고려해야 합니다.

🔹 인터페이스별 전력 소비

인터페이스전력 소모 (예상)

PCIe x16 (Gen5)	약 25~30W
NVLink (1개 링크)	약 5~10W
CXL	PCIe와 유사 (10~30W)
NVMe SSD	약 10W (고속 SSD의 경우 더 높음)

💡 고려해야 할 사항

1. GPU 여러 개를 사용할 경우 전력 예산 관리 필요
   • PCIe 스위치(NVSwitch 포함)도 전력 소모가 큼.
   • AI 서버는 듀얼 PSU(전원공급장치) 및 48V 전력 아키텍처 고려.
2. NVMe SSD 사용 시 전력 대비 성능 고려
   • NVMe는 빠르지만, 고속 SSD는 발열이 높음.
   • 서버의 공랭/수랭 냉각 시스템 설계도 함께 고려 필요.

---

✅ 최종 정리

고려 요소설계 시 핵심 포인트

대역폭	AI 훈련 성능을 위해 PCIe 5.0/6.0, NVLink 활용
레이턴시	실시간 추론을 위해 NVLink, RDMA 사용
호환성	PCIe 호환성 확인, NVLink는 NVIDIA 전용
확장성	향후 업그레이드를 고려한 PCIe Lane 배치
전력 소모	대형 AI 서버는 전력 & 냉각 솔루션 필수
