스마트폰은 고성능 AP(Application Processor), GPU, 5G 모뎀, 배터리 등으로 인해 발열이 심한 기기이다.
과도한 발열은 성능 저하(Throttling), 사용자 불편, 배터리 수명 단축, 심각한 경우 폭발 위험까지 초래할 수 있다.
이를 방지하기 위해 다양한 열 관리(Thermal Management) 기법이 적용된다.

1. 하드웨어 기반 열 제어 기술

① 히트 스프레더(Heat Spreader)

  • 구리(Copper) 또는 알루미늄 재질의 열 확산판을 사용하여 AP, PMIC, RF 모듈 등에서 발생하는 열을 고르게 분산.
  • 일반적인 스마트폰 PCB에는 얇은 구리 또는 그래파이트 시트를 사용하여 열을 확산.

② 히트 파이프(Heat Pipe) & 베이퍼 챔버(Vapor Chamber)

  • 최근 고성능 스마트폰(갤럭시 S 시리즈, 아이폰 프로 모델)에서는 히트 파이프 또는 베이퍼 챔버를 사용하여 열을 빠르게 분산.

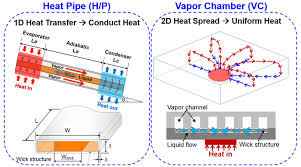

  • 베이퍼 챔버(Vapor Chamber)는 스마트폰 내부의 증발-응축 원리를 이용하여 열을 넓은 면적으로 퍼뜨리는 방식.
  • 기존 히트 스프레더보다 효과적으로 열을 분산하며, SoC(AP)와 직접 맞닿아 열을 빠르게 이동시킴.

③ 열 전도성 소재 (Thermal Interface Material, TIM)

  • AP와 히트 싱크 사이에는 고효율 열전도 물질(Thermal Paste, Graphite Film, Thermal Pad)을 사용하여 열 저항을 최소화.
  • 최근에는 그래핀(Graphene)과 나노카본(Nano Carbon) 기반의 열전도 물질이 연구되고 있음.

④ 방열 필름(Thermal Film)

  • 스마트폰 내부 부품 간 열전도를 조절하기 위해 폴리머 기반의 방열 필름을 사용.
  • 발열이 심한 AP 부근에는 고열전도 필름을 적용하여 빠르게 열을 방출하고, 배터리 근처에는 단열 필름을 적용하여 보호.

⑤ 방열 구조 설계(Thermal Design)

  • 스마트폰 설계 시 발열이 심한 AP, PMIC, RF 모듈은 배터리와 거리를 두고 배치.
  • 알루미늄 프레임과 메탈 후면을 활용하여 자연 방열 효과를 증대.

2. 소프트웨어 및 펌웨어 기반 열 제어 기법

① 동적 전압 및 주파수 스케일링 (DVFS, Dynamic Voltage and Frequency Scaling)

  • AP와 GPU가 필요할 때만 높은 주파수로 동작하고, 부하가 낮아지면 클럭과 전압을 낮추어 발열을 줄이는 기법.
  • 예:
    • CPU/GPU가 과열되면 3GHz → 1.8GHz로 클럭 다운
    • NPU 사용량이 적을 때 클럭을 낮춰 전력 소비 감소
  • AI 기반의 동적 DVFS 시스템을 적용하여 실시간 온도 분석 후 최적의 성능을 유지.

② 서멀 스로틀링(Thermal Throttling)

  • 스마트폰의 AP 온도가 85°C~95°C 이상 상승하면, 성능을 강제로 낮춰 발열을 제어.
  • CPU/GPU 클럭을 자동으로 낮춰 온도를 안정화하지만, 성능이 일시적으로 저하됨.
  • 고사양 게임 실행 중 프레임 드롭(Frame Drop)이나 랙이 발생하는 주요 원인.

③ 저전력 모드 (Low Power Mode)

  • 배터리 보호 및 발열 감소를 위해 CPU/GPU 성능을 제한하는 저전력 모드 제공.
  • 화면 밝기, 네트워크 속도, 백그라운드 앱 실행을 조절하여 발열을 최소화.

④ AI 기반 발열 관리

  • 최신 스마트폰에서는 AI 알고리즘을 활용하여 사용자 패턴을 분석하고, 필요할 때만 성능을 최적화.
  • 예: AI가 장시간 게임 실행 시 CPU/GPU 클럭을 점진적으로 낮춰 발열을 미리 예방.

3. 스마트폰 제조사별 열 관리 기술

제조사사용 기술

삼성 (Galaxy S 시리즈) 베이퍼 챔버, 히트 파이프, 그래파이트 히트 스프레더, 서멀 스로틀링
애플 (iPhone Pro 시리즈) 그래파이트 방열 시스템, 히트 스프레더, AI 기반 발열 제어
퀄컴 (Snapdragon AP) Kryo CPU DVFS, Adreno GPU 클럭 조정, 서멀 스로틀링
미디어텍 (Dimensity AP) CPU/GPU 온도 예측 기반 DVFS, 액티브 쿨링 팬(일부 게이밍폰)
게이밍 스마트폰 (ROG Phone, RedMagic 등) 내장 쿨링 팬, 외부 액티브 쿨링 장치, 대형 베이퍼 챔버



📌 스마트폰 제조사 & AP 제조사 구분

구분                                                                           주요 기업                                                                비고

스마트폰 제조사 삼성(Samsung), 애플(Apple), 샤오미(Xiaomi), 오포(Oppo), 비보(Vivo), 구글(Google Pixel) 스마트폰을 직접 설계 및 생산
AP(Application Processor) 제조사 퀄컴(Snapdragon), 삼성(Exynos), 미디어텍(Dimensity), 애플(A-series, M-series), UNISOC 스마트폰의 핵심 칩셋(AP) 설계 및 공급

🔹 스마트폰 제조사별 열 관리 기술

제조사 (브랜드)                                           사용 기술

삼성 (Galaxy S, Z 시리즈) 베이퍼 챔버, 히트 파이프, 그래파이트 히트 스프레더, AI 기반 발열 관리
애플 (iPhone Pro 시리즈) 그래파이트 히트 스프레더, 히트 싱크, AI 기반 서멀 스로틀링
샤오미 / 오포 / 비보 대형 베이퍼 챔버, 히트 파이프, 고전도성 열전도 필름
구글 (Pixel 시리즈) 그래파이트 필름, AI 기반 온도 조절
ASUS ROG Phone (게이밍폰) 내장 쿨링 팬, 외부 액티브 쿨링 장치, 대형 베이퍼 챔버
RedMagic (게이밍폰) 펠티어 냉각 시스템, 내장 팬, 액티브 냉각 도킹 스테이션

🔹 AP(Application Processor) 제조사의 열 관리 기술

AP 제조사는 스마트폰 제조사가 열 관리 기능을 최적화할 수 있도록 AP 설계에서 열 관리 기법을 적용한다.

AP 제조사발열 관리 기술

퀄컴 (Snapdragon 시리즈) Kryo CPU DVFS, Adreno GPU 클럭 조정, AI 기반 서멀 스로틀링
삼성 (Exynos 시리즈) Cortex CPU DVFS, GPU 최적화, NPU 발열 관리, AI 서멀 예측
미디어텍 (Dimensity 시리즈) 동적 클럭 조정(DVFS), AI 기반 온도 제어, 액티브 냉각 지원
애플 (A 시리즈, M 시리즈) CPU/GPU 공동 발열 관리, SoC 내부 통합 서멀 관리
UNISOC 저전력 설계 중심, 서멀 스로틀링 활용
  • 스마트폰 제조사는 히트 파이프, 베이퍼 챔버, 방열 필름 등 하드웨어 설계를 통해 열 관리 최적화.
  • AP 제조사는 DVFS, 서멀 스로틀링, AI 발열 예측 등 SoC 기반의 열 제어 기술을 설계.
  • 게이밍 스마트폰은 액티브 쿨링(쿨링 팬) 같은 특수한 발열 관리 시스템을 탑재.



4. 미래의 열 관리 기술 (Next-Gen Thermal Management)

스마트폰의 발열 문제를 해결하기 위해 새로운 방열 기술이 지속적으로 연구되고 있음.

① 액티브 쿨링 (Active Cooling)

  • 현재 일부 게이밍 스마트폰(ROG Phone, RedMagic 등)은 내장 팬을 사용하여 강제 공기 냉각.
  • 향후에는 초소형 펠티어 소자(Peltier Cooler)나 마이크로 블로어(Micro Blower) 기반의 능동 냉각 장치가 탑재될 가능성 있음.

② 탄소 나노튜브 기반 방열 소재

  • 기존의 구리와 알루미늄보다 열전도율이 높은 탄소 나노튜브(Carbon Nanotube, CNT) 기반의 방열 기술이 개발 중.
  • 더 얇고 가벼우면서도 빠르게 열을 확산할 수 있는 신소재 적용 가능성.

③ 액체 냉각 시스템 (Liquid Cooling)

  • 현재 일부 스마트폰에서 액체 냉각 튜브(Heat Pipe)를 적용하고 있지만, 미래에는 완전한 액체 순환 냉각 시스템이 도입될 가능성이 있음.

5. 결론

스마트폰에서 발열을 효과적으로 제어하기 위해 하드웨어(히트 스프레더, 베이퍼 챔버)와 소프트웨어(DVFS, 서멀 스로틀링) 기술을 함께 사용한다.
미래에는 액티브 쿨링, 탄소 나노튜브, 액체 냉각과 같은 더 진보된 방열 기술이 적용될 가능성이 높음.
